铁路70+130+70m预应力砼连续梁桥上部结构设计(附答辩稿)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.仅供学习参考之用.
   帮助中心
资料介绍:
摘    要
为对大学学习总结和检验所学的基础知识、专业知识的综合应用能力,进行毕业工作。在老师的指导和帮助下,选题“铁路预应力混凝土连续梁桥”作为毕业设计题目。
本设计开始时,首先确定设计基本资料,包括:桥梁纵向跨度布置即跨度分配为70+130+70m、标准活载为中-活载、桥跨主要结构使用材料为混凝土C50、预应力钢筋为单根φj15.24(公称断面140mm2)等作为设计基本资料。依照设计工作的基本思路和方法主要进行了以下工作:
1、 桥式方案拟定,包括结构断面的主要尺寸和梁高的确定。
2、 结构内力计算:截面特性计算,结构施工和运营阶段内力(包括自重、预加力徐变次内力、温度次内力、支座沉降次内力、活载内力等)计算及组合计算。
3、 主梁纵向预应力钢筋设计(估束计算和布置等)。
4、 预应力钢筋的预应力损失计算。
5、 主梁各截面强度检算。
6、 结构施工图设计及绘制,包括梁体结构图、预应力钢筋布置图和施工程序图等。
7、 科技文献翻译。
8、 编制设计计算说明书及文档整理。
通过毕业设计,使我有机会学习和掌握了独立使用桥梁工程计算软件和编制设计计算程序的方法;对铁路桥梁设计规范的使用和铁路桥梁设计一般方法和原理有了初步的了解。 [资料来源:http://www.doc163.com]
[关键词]    铁路  预应力  连续梁

设计资料
(1)主要技术指标
①孔跨布置:70+130+70m铁路预应力混凝土连续梁桥
②荷载标准:中-活载;
③桥面净空(双线铁路): 2×(1.56m+0.76m+1.68m+2.00m)=12.00m
④桥面纵坡:0%(平坡);
⑤桥面横坡:1.5%.
⑥桥轴平面线形:直线.
         (2)材料规格
①梁体混凝土、 墩柱混凝土、 承台及桩基础混凝土:C50级混凝土;桥面铺装及栏杆混凝土:C30级混凝土;
②预应力钢筋及锚具:
                   主梁纵向预应力钢筋用19-φj15.24高强度低松弛钢丝;(公称断面面积是140.00mm2);标准强度Rby=1860MPa;容许应力强度Ry=1488MPa;对应锚具分别为YM15-19;对应波纹管直径(内径)φ90mm(外径比内径大7mm).
        ( 3) 施工顺序及要点 [资料来源:http://Doc163.com]
①墩台基础施工:中间墩基础桩基采用钻孔桩基础.先施工桩基础,再施工承台及墩柱;
②在支架上施工中间墩顶0#段;
③在满堂支架上施工边跨靠近边支座梁段;
④在中间墩顶0#段上安置悬臂挂篮设施;
⑤从中间墩顶0#段两侧利用悬臂挂篮设施逐段对称施工主梁;
⑥施工合龙梁段;
⑦安装桥面栏杆(可近似取荷载集度4KN/m);
⑧铺设桥面铺装层及人行道板(可拟定为8cm厚).







目   录
摘    要............................................1
引    言............................................2
第 一 章   设计任务.................................4
第 二 章   桥跨总体布置及结构主要尺寸...................11
第 三 章   主要施工方法介绍及梁体分段................20
一、 施工工艺和特点...........................15

[资料来源:https://www.doc163.com]


二 、毛截面特性...............................17
第 四 章   主梁内力计算............................24
第一节   BSAS计算软件介绍.....................24
第二节   恒载内力计算.........................25
第三节   活载内力计算.........................28
第 五 章   预应力钢束的估算与布置.................30
第 六 章    预应力损失计算.........................39
第 七 章  次内力计算.............................50
第 八 章    内力组合...............................57
第 九 章    强度及变形验算.........................60
(毕业设计)
第 十 章    科技文献翻译...........................69
第十一章    设计总结与体会.........................78
附 录 一    BSAS计算数据..........................82
附 录 二    附图名称目录及其说明...................94

附录二:附图名称目录及其说明

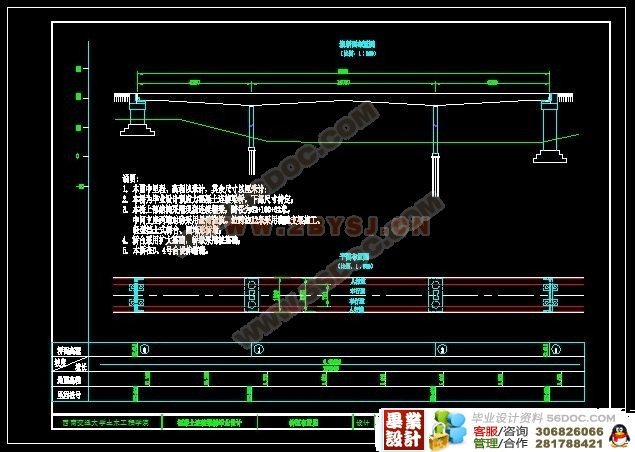

1.  立面图、中支点及跨中横断面图
2.  BSAS结构计算简图
[资料来源:Doc163.com]

3.  箱梁分块构造图Ⅰ .................... 中跨箱梁分
块构造、全桥各截面箱梁主要尺寸表
(梁高、顶、底板、腹板);
4.  箱梁分块构造图Ⅱ  ................边跨箱梁分块
构造、全桥箱梁混凝土体积表;
5.  箱梁一般构造图Ⅰ .................主桥中跨箱梁
纵断面图及顶底板半平面图;
6.  箱梁一般构造图Ⅱ .................主桥边跨箱梁
纵断面图及顶底板半平面图;
7.  箱梁一般构造图Ⅲ .................主桥箱梁0号
块结构详图;
8.  箱梁一般构造图Ⅳ .................主桥箱梁14
号块结构详图;
9.  纵向预应力钢筋布置图Ⅰ......中跨预应力筋立面布
置图及顶、底板布筋平面图;
10.纵向预应力钢筋布置图Ⅱ........边跨预应力筋立面
布置图及顶、底板布筋平面图;
11.边跨各截面布筋图
12.中跨各截面布筋图
13.a、b类钢筋几何要素图......... a、b类钢筋的长度
起弯半径曲线长总长等;
14. c、d类钢筋几何要素图......... c、d类钢筋的长度
起弯半径曲线长总长等;
15. 竖向预应力钢筋布置图

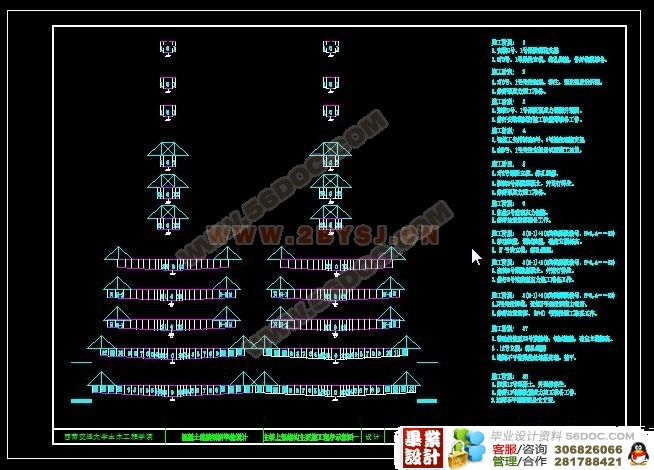

16. 主桥箱梁主要施工程序示意图Ⅰ
17. 主桥箱梁主要施工程序示意图Ⅱ
