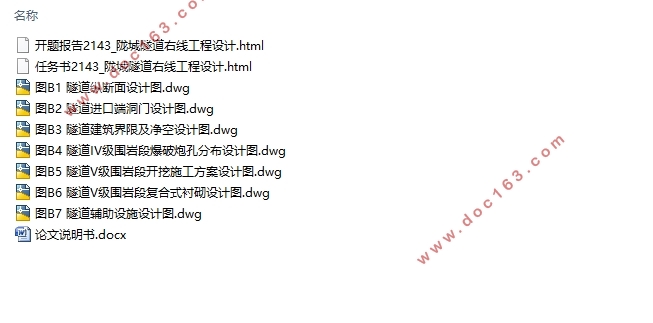

陇城隧道右线工程设计(含CAD图)(任务书,开题报告,论文说明书11000字,CAD图纸7张)
摘要
本设计名称为“陇城隧道右线工程设计”。以老师所给定的隧道及周边的地质资料为设计基础,在老师的具体要求以及指导下,本设计内容主要完成了隧道纵断面设计、隧道洞门设计、隧道建筑界限及净空设计、爆破炮孔排布设计、隧道开挖施工方案设计、隧道复合式衬砌设计、隧道辅助设施设计等内容。
本隧道主要由IV、V级围岩段组成,隧道进出口洞门均采用削竹式洞门。除明洞段外,均采用台阶法开挖施工方案以及复合式衬砌的支护方式。复合式衬砌包括由锚杆、钢拱架、钢筋网及喷射混凝土组成初期支护体系,再由钢筋混凝土作为二次衬砌。
关键词:公路隧道;台阶法;复合式衬砌;削竹式洞门;荷载—结构法

Abstract
This design name as "RightlineengineeringDesignofLong-chengHighwayTunnel ". In the teacher's specific requirements and guidance ,based on the geological data given by the teacher, mainlydesignedaboutthetunnellongitudinalprofile, thetunnelportal, thetunnelbuildingboundaryandclearancedesign, thearrangementforblastinghole, theconstructionplanoftunnelexcavation, thetunnelcompositelining, thetunnelauxiliaryfacilities.etc.

[来源:http://Doc163.com]


Thetunnelconsistsmainlyoffourorfivesectionsofthesurroundingrock,andimportandexportportalsareusedtocutbambooportal. Inadditiontotheoutside,tunnelareusedconstructionplanofbenchmethodandsupportplanofcompositelining. Thecompositeliningconsistsofinitialsupportconsistedbybolt, steelarch, steelmeshandsprayconcretesupportsystemandmodulusofconcretetobuildtheassecondarylining.
KeyWords:Road Tunnel;Bench Method; primarysupport; Compositelining; cutbambooportal; loadstructuremethod

2.1工程概况
陇城隧道位于通道县陇城镇,设计为整体式隧道,呈南北向展布,起讫桩号为K183+995~K184+320,全长325m,地面标高525.00~585.00m。
隧道进口地面标高为529.00m,天然边坡约为20°~30°;出口地面标高为529m,山体坡度30°~50°。
隧道底板设计标高为520.775~519.150m,最大相对切割深度65m。
设计技术标准
1、道路等级:高速,单向双车道
2、设计行车速度:80km/h
3、汽车荷载:公路-I级
4、隧道结构安全等级:一级
5、使用年限:100年
6、防水等级:二级 [版权所有:http://DOC163.com]
7、设计洪水频率:1/100
7、抗震设防烈度:VII度
8、环境类别:I-A类

[资料来源:http://www.doc163.com]

陇城隧道右线工程设计(含CAD图)
陇城隧道右线工程设计(含CAD图)
陇城隧道右线工程设计(含CAD图)
陇城隧道右线工程设计(含CAD图)


目录
第1章绪论    1
1.1研究背景及现状    1
1.2研究目的及意义    1 [版权所有:http://DOC163.com]
1.3设计内容及预期目标    2
第2章隧道概况    3
2.1工程概况    3
2.2自然地理概况    3
2.2.1地形及地貌特征    3
2.2.2区域气候特征    3
2.2.3河流水文特征    3
2.3隧道水文地质条件分析    3
2.4地层岩性    4
2.5不良地质现象    5
2.6地震    5
2.7隧道围岩分级    5
2.8岩土工程条件评价及工程措施    6
第3章隧道总体设计    7
3.1设计技术标准    7
3.2隧道平、纵断面设计    7
3.2.1隧道平面设计    7

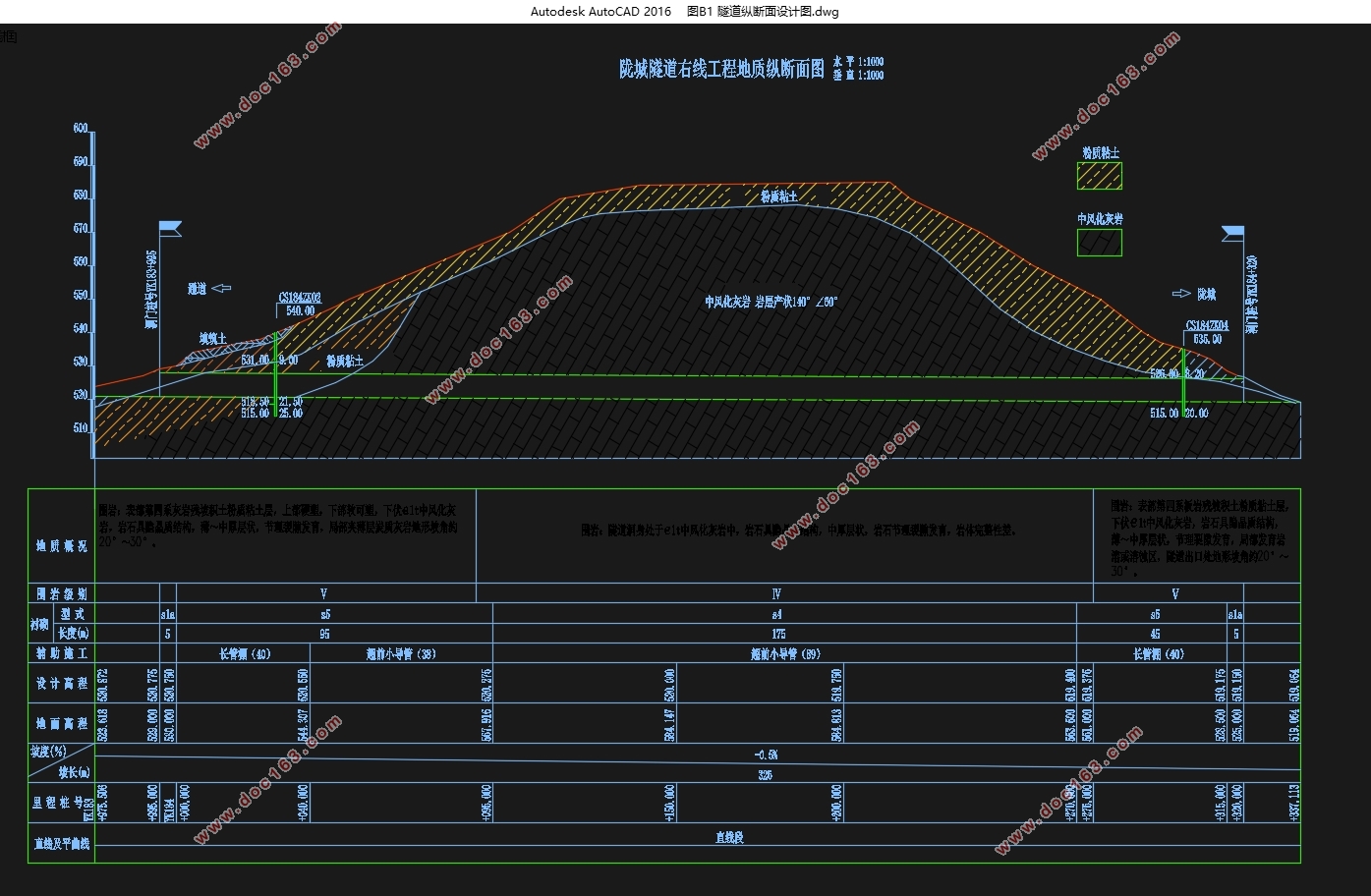

3.2.2隧道纵断面设计    7
3.3隧道横断面设计    8
3.3.1隧道建筑限界设计    8
3.3.2隧道内净空断面设计    9
3.3.3隧道衬砌截面厚度    10
3.4 洞门设计    10 [资料来源:http://doc163.com]

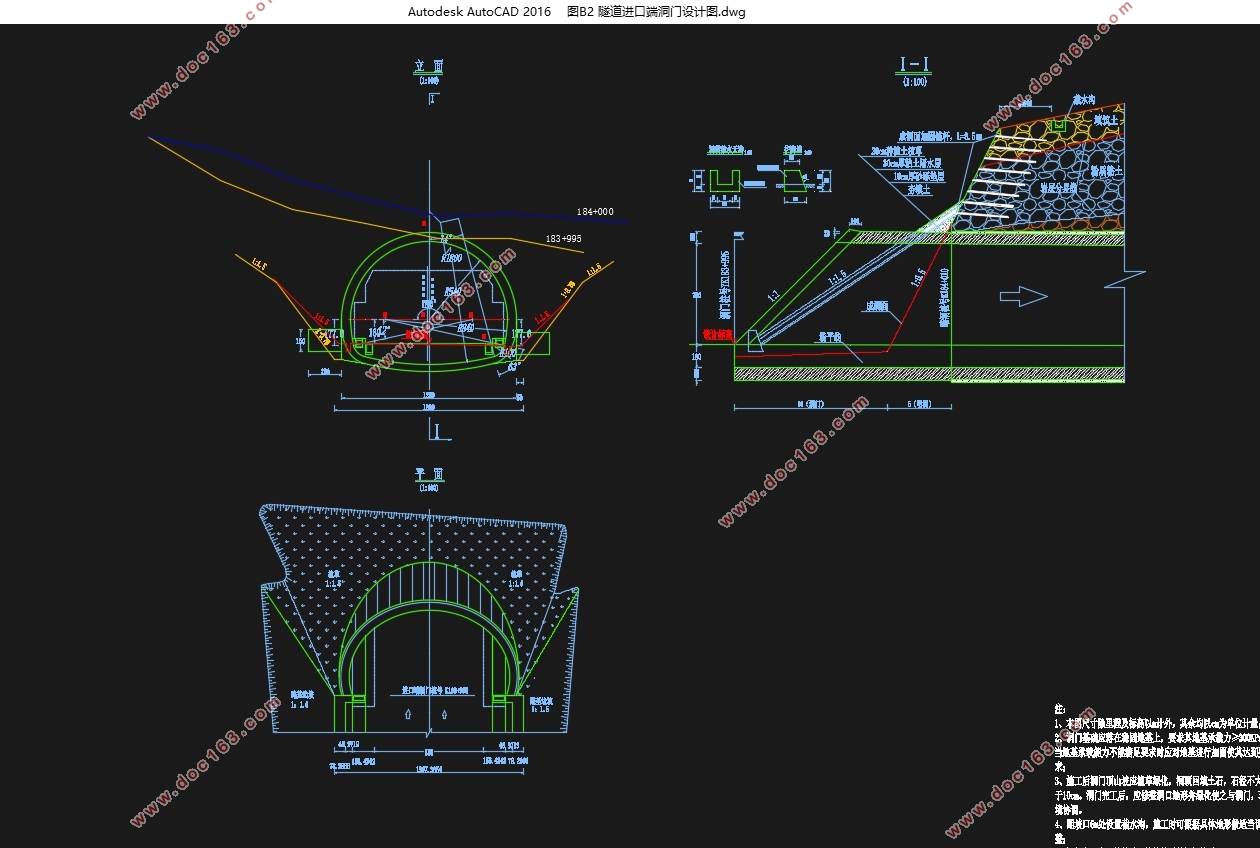

3.4.1 洞门结构设计    10
3.4.2洞门建筑材料    11
3.5隧道辅助设计    12
3.5.1隧道通风设计    12
3.5.2隧道照明设计    12
3.5.3隧道防排水设计    13
3.5.4隧道安全警报系统设计    13
第4章隧道施工方案设计    16
4.1暗挖法施工设计    16
4.2明挖法施工设计    16
第5章隧道爆破设计及计算    18
5.1爆破参数设计    18
5.2炸药选择及用量    18
5.3炮眼形式    18
5.4炮眼参数设计    20
5.5炮眼布置    21
5.6出渣    23
第6章隧道支护设计及计算    24
6.1支护设计    24
6.2预支护    25
6.3初期支护    26
6.4二次衬砌    28
第7章隧道载荷-结构计算    29

[版权所有:http://DOC163.com]

7.1隧道埋深    29
7.2围岩压力计算    29
7.3运用理正软件验算分析    31
7.3.1浅埋隧道计算结果及分析    31
7.3.2深埋隧道计算结果及分析    35
第8章结论    39
参考文献    40
附录A 断面②衬砌验算图    41
附录B 隧道设计图纸    43
致谢    44
