东江首府二期工程9号楼施工组织设计(附CAD图纸,答辩记录)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.仅供学习参考之用.
   帮助中心
资料介绍:

东江首府二期工程9号楼施工组织设计(附CAD图纸,答辩记录)(含选题审批表,任务书,开题报告,中期检查报告表,毕业论文33000字,cad图纸9张,横道图,答辩记录)
摘  要:施工组织设计是建筑施工组织的核心和灵魂,用来指导施工项目全过程各项活动的技术、经济和组织的综合性文件。本设计是东江首府二期9#楼的土建施工组织设计,编制时对项目管理机构的设置,主要分部分项工程施工方法,工程质量、安全及文明、及工期成本保证措施做了充分的优化考虑,以突出其科学性、适用性及针对性。
关键词:施工方法;施工组织设计;进度计划;

The Construction Management Planning for Nineth Builing of The Second Item in Dongjiang Shoufu
Abstract:The construction management planning is heart and soul of the organization, which to guide the activities of the whole process for construction of the technical, economic and organizational comprehensive document. This design is the construction organization design of DongJiang Capital 9# building residential project. When compiling it, I fully optimizat the project management institution, the partial major construction project quality, safety, civilization, thime limit and cost guarantee measures to optimiz it’s scientific, applicability and pertinence.

[资料来源:http://Doc163.com]


Key words:Construction methods; Construction Management Planning; Progress planning;

根据施工组织设计的编制原则,结合实际,制定科学合理的施工方案,合理的进行劳动组织、技术组织、资源组织,保证拟建工程项目按照合同约定的工期和质量,已尽可能的低成本完成项目建设。
研究内容:1.工程概况2.施工方案3.施工进度计划4.施工准备工作和各项资源需求量计划5.施工现场平面图6.主要技术组织措施7.技术经济指标研究方法8对上述施工组织设计进行分析,分析缺陷并寻求新的发展途径.
研究方法:1.文献法:查阅网上资料、书籍等文献资料;2.定量分析法:通过以往各工程施工情况确定部分数据;3.调查法:通过与人交谈等方式确定部分每日施工量数据。
预期成果:了解单位工程施工组织设计编制的程序和依据;掌握编制的方法;内容和步骤;了解单位工程施工进度计划及施工平面图的主要内容;能正确地进行编制、设计和调整。
条件保障:1.所学的理论知识 2.与现场施工人员进行有效的协商,保障施工组织设计内容的贯彻实施。

3  工程概况
3.1  工程概况
河源市东江首府小区建设工程,是由河源市东江明珠房地产开发有限公司投资兴建的小区商住楼。由深圳市建筑设计研究总院设计,广东天衡工程建设咨询监理 有限公司监理,福建卓越建设工程开发有限公司总承包。工程位于河源市红星东路以东、兴源路以南、沿江路以西地段,南临风景秀丽的东江。占地总面积115984.325m2。场地四周各处暂无建筑物,场地平坦,交通方便,施工条件较好(本施工组织设计为二期工程9#楼),总平面图图纸详见附图1;建筑总说明1、2图纸详见附图2、3;结构总说明1、2、3图纸详见附图4、5、6;首层建筑总平图详见附图7;二层结构总平图详见附图8。 [资料来源:http://www.doc163.com]
3.2  建筑概况
9#楼建筑主要概况:

建筑性质:住宅
层数(地上/地下):33层/1层
设计使用年限:50年
建筑类别:一类高层
建筑耐火等级:一级
建筑规模:26725.68m2
建筑高度:98.60m
结构类型:框架剪力墙结构
抗震设防烈度:七度
住宅户数:96户

负一层:车库及人防工事;架空层一层:车库和设备用房。
首层:住宅大堂、架空层花园,共8个单元,每个单元设消防、上人电梯各一座,安全疏散楼梯一座。各单元均为二~三十加一层:均为住宅。
建筑层高:.地下室为4m,架空层车库4m,首层住宅大堂、架空层花园为5.5m,商场一层为6m;二~三十加一层住宅均为3m。
结构概况:基础采用PHC管桩基础。主体结构采用钢筋砼框剪结构,钢筋为普通I、II、Ⅲ级钢,砼强度等级C20、C25、C30、C35、C40、C45、C50不等,框剪结构填充墙:-5.2以下采用砌块灰砂砖, M5.0水泥砂浆砌筑;-5.2以上采用加气混凝土砌块MU6.0、内墙M6水泥砂浆砌筑。

施工阶段的划分
本工程分为四大阶段进行,各阶段划分和控制的重点如下:
第一阶段:施工准备阶段。做好场地交接,调集人、材、物等施工力量;进行施工平面布置、图纸会审,展开技术、质量交底工作;办理开工有关手续等。 [资料来源:www.doc163.com]
第二阶段:基础施工阶段。施工中应做好明排水措施。
第三阶段:上部结构施工阶段。在本阶段内,适时插入室内装饰、安装、部分外装饰等工作。主体砌体与粗抹灰、安装全面铺开,该阶段为工程的施工高峰期。
第四阶段:装饰、安装阶段、该阶段前半部分以装饰为主,安装跟进,后半部分转为以安装为主,装饰配合,其他各专业也全面展开,这是工程竣工的关键阶段,是文明施工和安全生产较难控制的阶段,重点是做好各方的协调工作。
  [版权所有:http://DOC163.com]

东江首府二期工程9号楼施工组织设计
东江首府二期工程9号楼施工组织设计
东江首府二期工程9号楼施工组织设计
东江首府二期工程9号楼施工组织设计
东江首府二期工程9号楼施工组织设计

[资料来源:www.doc163.com]

目    录
摘  要    1
关键词    1
1  前言    1
2  编制依据    1
2.1  编制依据    1
2.2  编制说明    2
3  工程概况    2
3.1  工程概况    2
3.2  建筑概况    2
4  施工部署与准备    3
4.1  施工部署总原则及施工总工艺流程    3
4.2  项目组织机构    3

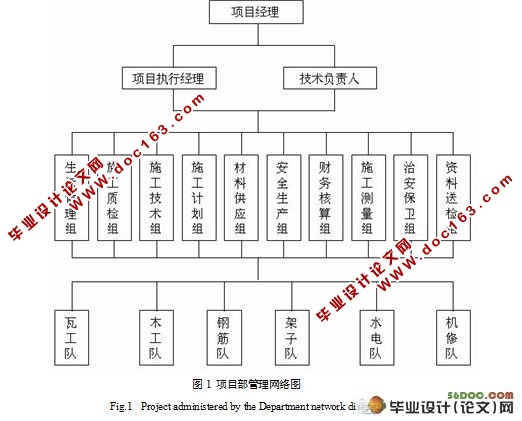

4.2.1  项目部管理网络    3
4.2.2  组织机构中主要部门的职责说明    3
4.3  施工阶段的划分    4
4.4  技术准备    4
4.5  生产准备    4
4.6  外部条件准备    5
4.7  资金使用    5
4.8  劳务层的安排    5
4.9  施工协调管理    5 [版权所有:http://DOC163.com]
5  施工方案    6
5.1  测量工程    6
5.1.1  测量的组织与准备    6
5.1.2  仪器选择    6
5.1.3  沉降观测    6
5.2  基坑工程    7
5.2.1  土方开挖    7
5.2.2  边坡支护与基础排水    7
5.2.3  土方调配计划    7
5.2.4  土方回填    8
5.3  钢筋工程    8
5.3.1  原材料的要求    8
5.3.2  钢筋的储存    8
5.3.3  钢筋的接长    8
5.3.4  钢筋放样下料配料    8
5.3.5  钢筋绑扎施工    9
5.3.6  钢筋的验收    10
5.4  模板工程    10
5.4.1  模板的选择    10
5.4.2  基础承台、地梁模板的施工    10
5.4.3  柱、墙模支设法    10

[来源:http://Doc163.com]


5.4.4  梁、板模支设法    10
5.4.5  模板的拆除    11
5.5  混凝土工程    11
5.5.1  原材料的要求    11
5.5.2  砼浇注前的准备工作    11
5.5.3  泵送砼的施工    11
5.5.4  砼的浇筑振捣    11
5.5.5  砼的养护    12
5.6  脚手架工程    13
5.6.1  双排外脚手架施工要点    13
5.6.2  转料平台    13
5.6.3  内脚手架搭设    13
5.6.4  搭设技术措施及要求    13
5.7  砌筑工程    14
5.7.1  施工要点    14
5.7.2  砌筑技术措施    15
5.8  防水工程    15
5.8.1  材料准备    15
5.8.2  技术准备    15
5.8.3  施工程序    15
[资料来源:http://www.doc163.com]

5.8.4  施工注意事项    15
5.9  墙面装饰工程    16
5.9.1  外墙面砖施工    16
5.9.2  室内地砖、瓷砖镶贴工程    16
5.10  顶棚工程    17
5.10.1  准备工作    17
5.10.2  操作工艺    17
5.11  门窗工程    17
5.11.1  施工准备    17
5.11.2  工艺流程    17
5.11.3  作业条件    17
5.11.4  操作工艺    17
5.11.5  质量标准    17
5.11.6  产品保护    17
6  施工进度计划    18
6.1  施工进度计划说明    18
6.2  计算工程量    18
6.3  套用施工定额    19
6.4  劳动量和机械台班量的确定    19
6.5  确定施工天数    19 [资料来源:http://www.doc163.com]
6.6  项目主要工程量    19
6.7  进度计划    20
6.8  保证工期措施    20
6.8.1  组织管理措施    21
6.8.2  技术措施    21
6.8.3  人力和资源保障措施    21
6.8.4  资金保障    22
7  资源计划安排    22
7.1  机械计划    22
7.1.1  土方机械    22
7.1.2  垂直运输机械    22
7.1.3  主要施工机械选用表    22
7.1.4  主要施工仪器、设备选用表    22
7.2  劳动力计划    23
8  施工总平面布置图    24
8.1  施工总平面布置依据    24
8.2  施工总平面布置图    24
8.3  施工平面图的内容    24
8.3.1  生产、生活临时设施    24
8.3.2  材料加工与堆场设置    25 [版权所有:http://DOC163.com]
8.3.3  临时用水    25
8.3.4  临时用电    26
8.3.5  排水系统    27
8.3.6  临时道路    27
8.3.7  现场围护    27
8.3.8  消防保卫    27
9  施工管理措施    27
9.1  保证质量措施    27
9.1.1  质量目标    27
9.1.2  质量保证体系图    27
9.1.3  质量保证体系    27
9.1.4  保证质量主要措施    27
9.2  技术管理措施    29
9.2.1  文件和资料控制    29
9.2.2  检验和试验    29
9.2.3  检验和试验设备    29
9.2.4  培训    30
9.3  降低成本措施    30
9.4  成品保护措施    30
9.4.1  现场材料保护责任    30
9.4.2  成品保护的分工    30

[资料来源:http://www.doc163.com]


9.4.3  成品保护措施    30
10  保证安全措施    31
10.1  安全生产组织保证体系    31
10.2  安全施工目标    31
10.3  安全生产管理措施    31
10.4  有关安全施工的方针和承诺    31
10.5  安全施工管理网络    32
10.6  安全措施的控制    32
11  雨季、夏季施工措施    32
12  环境保护措施及文明施工管理    33
12.1  环境保护措施    33
12.2  文明施工管理    33
12.3  施工现场防止水污染措施    33
12.4  施工现场卫生防疫措施    34
12.5  社区服务    34
13  结论    34
参考文献    34
致谢    35
附录    35

附录
附录1:附图1 总平面图

[资料来源:http://www.doc163.com]


附录2:附图2 建筑总说明1
附录3:附图3 建筑总说明2
附录4:附图4 结构总说明1
附录5:附图5 结构总说明2
附录6:附图6 结构总说明2
附录7:附图7 首层建筑总平图
附录8:附图8 二层结构总平图
附录9:附图9 东江首府二期工程9#楼施工进度计划表
附录10:附图10 东江首府二期工程总施工进度计划控制网络图
附录11:附图11 施工总平面布置图 [资料来源:http://Doc163.com]
