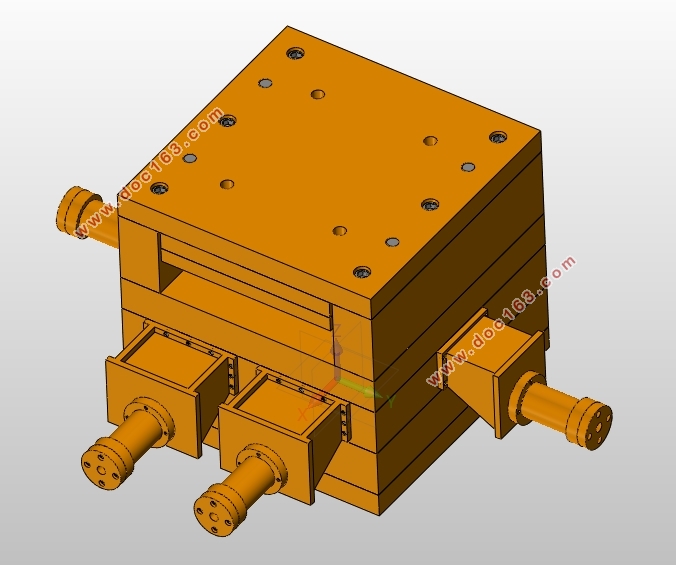

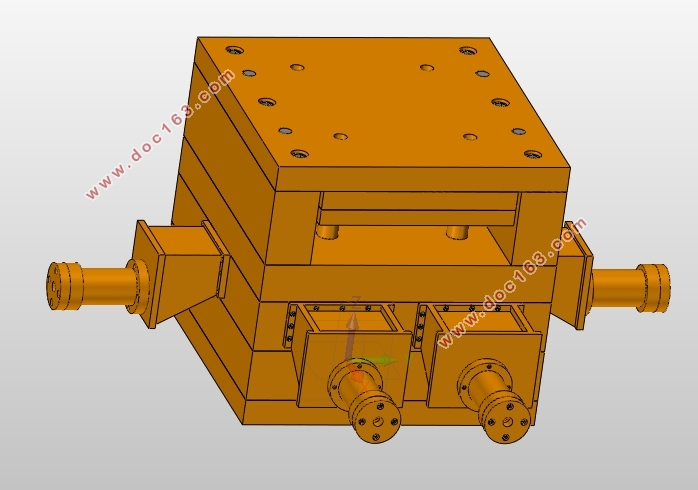

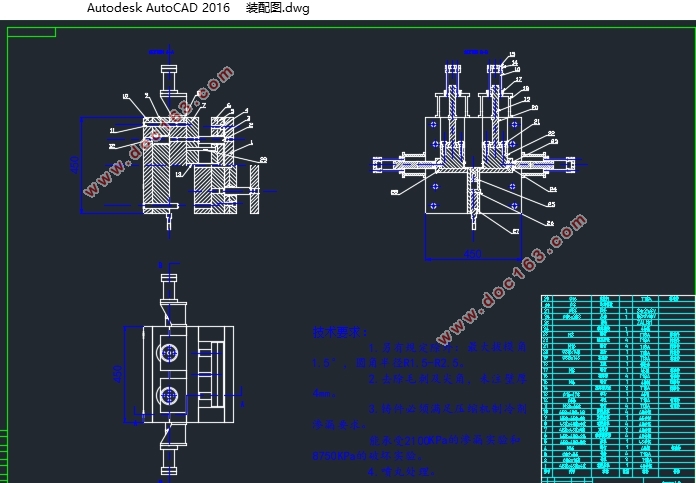

压缩机泵体前盖挤压铸造模具设计(含CAD零件装配图,UG三维图)(任务书,开题报告,阶段性报告,论文说明书13000字,CAD图14张,UG三维图,视频动画,答辩PPT)
摘要
模具在现代制造工业中,是生产各种工业产品的重要工艺装备,它以其特定的形状通过一定的方式使原材料成形。挤压铸造模具是模具中兴起的一种新型模具,是在压力铸造基础上演变的产物。
本次毕业设计的零件是压缩机泵体前盖,压缩机泵体前盖对压缩机泵体的固定与定位有着重要作用,并且起着保护压缩机泵体内部结构的作用,是压缩机的配套产品。采用挤压铸造模具进行生产,生产效率高,生产成本相对低下。根据零件的结构和外形,设计合适的浇注系统以及型腔数量。零件需设置抽芯机构,为此本人选择了液压抽芯机构,铸件采用推杆推出。
基于AnyCasting软件对浇注系统、工件、溢流槽进行充型和凝固模拟分析从而优化浇注系统和铸件结构。

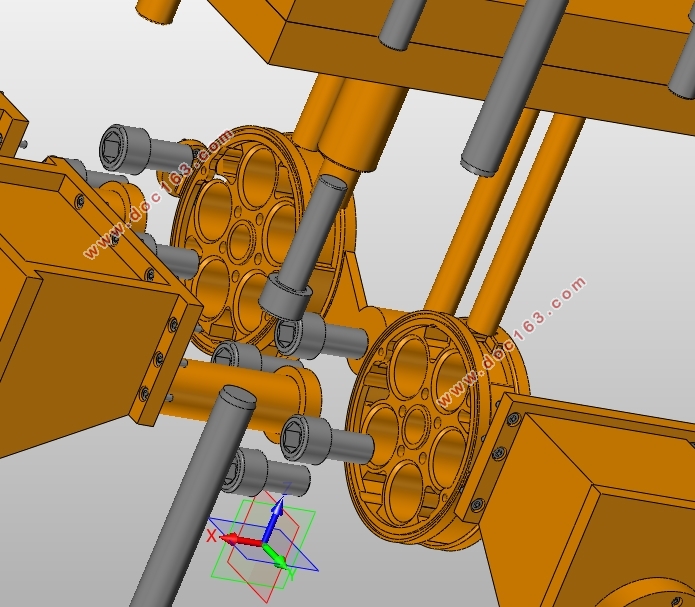

基于UG软件,对模具各模块进行建模并装配,后期使用UG序列做运动仿真和开合模动画以及装配爆炸图,验证模具结构的合理性,缩短液态模锻产品开发时间,提高工件质量,满足工艺需求。
关键词: 挤压铸造 ; 压缩机泵体前盖;充型及凝固模拟分析;动画仿真 [资料来源:https://www.doc163.com]

Abstract
Mold in the modern manufacturing industry, is the production of a variety of industrial products, an important process and equipment, it is in its specific shape through a certain way to make the raw material. Squeeze casting mold is a new type of die in the die, which is the product of the evolution of pressure casting.
Parts of this graduation design is the front cover of the compressor pump, compressor and pump body of compressor pump body fixing and positioning has a important role, and the role of protect the compressor internal structure of the pump body, compressor accessory products. Using squeeze casting mold for production, the production efficiency is high, the production cost is relatively low. According to the structure and shape of the parts, the design of the appropriate gating system and the number of cavity. Parts need to set core pulling mechanism, for this reason I chose the hydraulic core pulling mechanism, casting the introduction of push rod.
Based on AnyCasting software, the filling and solidification simulation analysis of gating system, workpiece and overflow groove is made to optimize the gating system and the casting structure. [来源:http://Doc163.com]
Based on the UG software, each module of the mold for modeling and assembly, later using UG sequence motion simulation, die opening and closing animation and assembly exploded diagram, rationality of verification that the mould structure, shorten the liquid die forging product development time, improve the quality of the workpiece meet process requirements.
Key words:squeeze casting; compressor pump body front cover; filling and solidification simulation analysis; animation simulation.

铸件的结构分析

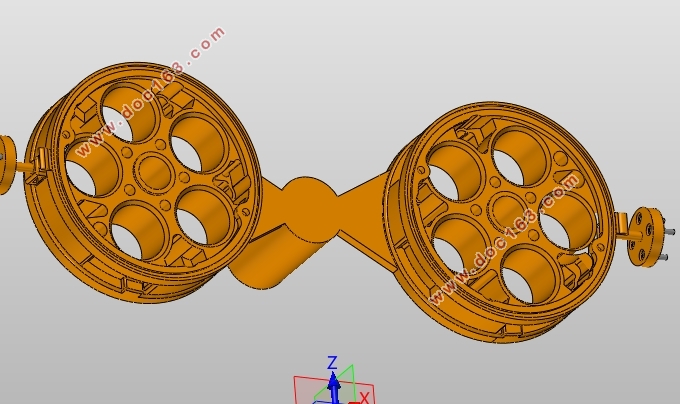

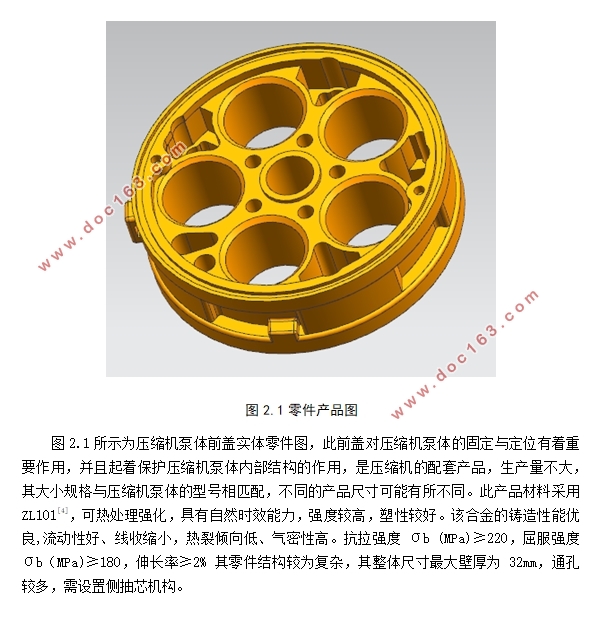

所示为压缩机泵体前盖实体零件图,此前盖对压缩机泵体的固定与定位有着重要作用,并且起着保护压缩机泵体内部结构的作用,是压缩机的配套产品,生产量不大,其大小规格与压缩机泵体的型号相匹配,不同的产品尺寸可能有所不同。此产品材料采用ZL101[4],可热处理强化,具有自然时效能力,强度较高,塑性较好。该合金的铸造性能优良,流动性好、线收缩小,热裂倾向低、气密性高。抗拉强度 σb (MPa)≥220,屈服强度σb(MPa)≥180,伸长率≥2% 其零件结构较为复杂,其整体尺寸最大壁厚为32mm,通孔较多,需设置侧抽芯机构。
