汽车后桥半轴管锻压工艺与模具设计(含CAD零件图装配图)

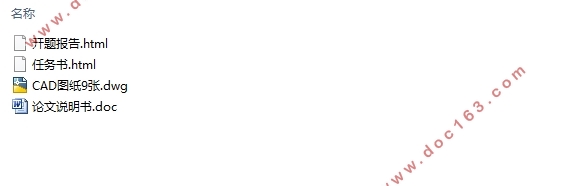

汽车后桥半轴管锻压工艺与模具设计(含CAD零件图装配图)(任务书,开题报告,论文说明书9000字,CAD图9张)
摘要
后桥半轴管是一种装在汽车驱动桥上的重要零件，它与驱动桥壳体组成一体，固定左右车轮的轴向相对位置，一起支承车架及其上的各总成质量。由于汽车工业的发展以及对优质汽车零件需求的增加，研究后桥半轴管的模具设计具有很重大的意义。
本文所研究的对带法兰的长轴类后桥半轴管的热挤压成形以及模具设计。本文所研究的后桥半轴管的形状较为复杂，用一次成型难以做出成品，因此决定采用两次挤压成形。确定工艺方案后，我们利用锻压模拟软件DEFORM对挤压过程进行了模拟。观察了坯料在挤压过程中的流动情况和应力应变场的情况，给模具设计提供了参考。然后，我们选定了合适的设备、确定了最优的工艺方案和合理的凸凹模结构。并根据凸凹模的结构设计了两套模具结构装置。
这篇文章对半轴管锻件进行了工艺分析，利用了数值模拟技术研究了热挤压过程，最后设计出两套模具装置，希望能为以后的后桥半轴管的成型研究提供部分参考。
关键词：后桥半轴管 热挤压 数值模拟
Abstract
Half-axle-shaft sleeve is an important part on automobile drivings, it combines with the drive axle shell integrally and makes the axial position of left and right driving wheel fixed.In the meantime,they support the frame and the quality together and bear the pavement reaction force and torque of the wheels during driving.
[资料来源：Doc163.com]
In this paper, the hot extrusion forming of a long shaft bushing with flange is studied. This part belongs to the large and complex parts, so the forming process proposed higher requirements.Firstly, This paper analyzes the forming technology at home and abroad in recent years.Thent we use PRO/E software build a 3D solid model of half-axle-shaft sleeve.We use DEFORM simulation software to run the numerical simulation of hot extrusion forming process , analysis various parameters changes of the metal in the forming process and determine the optimal process plan and reasonable top and bottom die structure.
Through the study of this topic, forging theory and numerical simulation of simulation technology is combined.half-axle-shaft sleeve extrusion forming process is developed,The aim to improve the production efficiency, improve product quality, shorten the product development cycle, improve the life of the mold, reduce energy consumption and production costs are finished.The research results of this project can provide theoretical and practical basis for the production of other half-axle-shaft sleeve.
Key words：Half-axle-shaft sleeve;Hot extrusion;Numerical Simulation
[版权所有：http://DOC163.com]
目录
摘要 I [来源：http://Doc163.com]
Abstract II
第1章 绪论 1
1.1目的和意义 1
1.2后桥半轴管国内研究现状 1
1.3研究内容 2
第2章加工方案的制定 3
2.1后桥半轴管锻件图的制定 3
2.2胚料的制定 4
2.2.1胚料形状的制定 4
2.2.2坯料尺寸的制定 4
2.3加工流程的制定 5
第3章 后桥半轴管成形工艺的数值模拟 5
3.1数值模拟软件DEFORM简介 5
3.2有限元模拟和分析 6
3.2.1第一次正挤压过程分析 6
3.5.1等效应力场 6
3.5.2等效应变场 7
3.5.3金属流动速度场 8
3.5.4载荷行程图 9
3.6第二次镦挤数值模拟 10
3.6.1等效应力场 10
3.6.2等效应变场 11
3.6.3金属流动速度场 12 [资料来源：https://www.doc163.com]
3.6.4载荷行程图 13
第4章 后桥后桥半轴管挤压工艺的模具设计 14
4.1挤压力的计算 14
4.1.1影响挤压力的因素 14
4.1.2热挤压力的计算 14
4.2设备的选择 15
4.3模膛的设计 15
4.3.1第一次镦挤模膛设计 15
4.3.2第二次镦挤模膛设计 16
4.4导向装置设计 17
4.5顶料装置设计 19
4.6模具结构设计 19
4.7模具材料的选择及热处理 20
参考文献 21
致谢 23 [资料来源：http://doc163.com]
