烫头塑件注塑模具设计(含CAD零件装配图,PROE三维图,模流分析)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.仅供学习参考之用.
   帮助中心
资料介绍:

烫头塑件注塑模具设计(含CAD零件装配图,PROE三维图,模流分析)(任务书,论文说明书17000字,CAD图纸14张,PROE三维图,模流分析)
摘   要

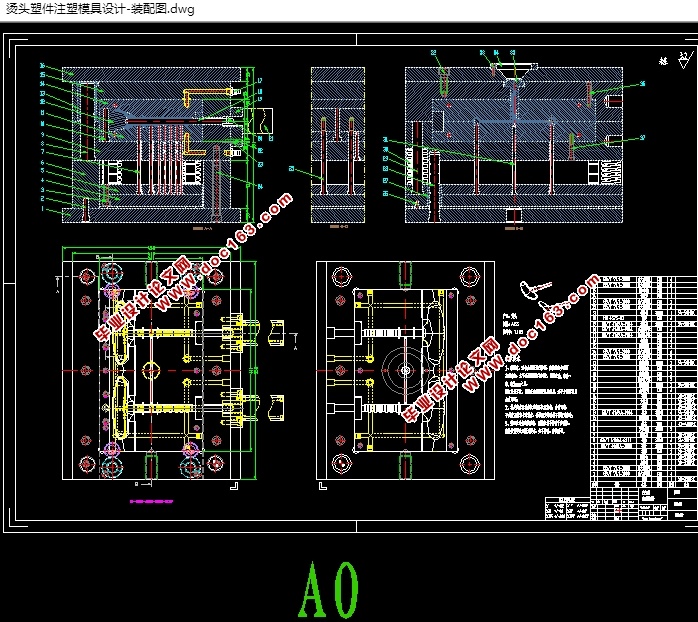

根据塑料制品的要求,了解塑件的用途,分析塑件的工艺性、尺寸精度等技术要求,选择塑件制件尺寸。本模具采用一模二件,侧浇口进料,注射机采用海天300XB型号,设置冷却系统,CAD和UG绘制二维总装图和零件图,选择模具合理的加工方法。附上说明书,系统地运用简要的文字,简明的示意图和和计算等分析塑件,从而作出合理的模具设计。
关键词:机械设计;模具设计;CAD绘制二维图;UG绘制3D图,注射机的选择

塑件的工艺分析
在模具设计之前需要对塑件的工艺性如形状结构、尺寸大小、精度等级和表面质量要进行仔细研究和分析,只有这样才能恰当确定塑件制品所需的模具结构和模具精度。

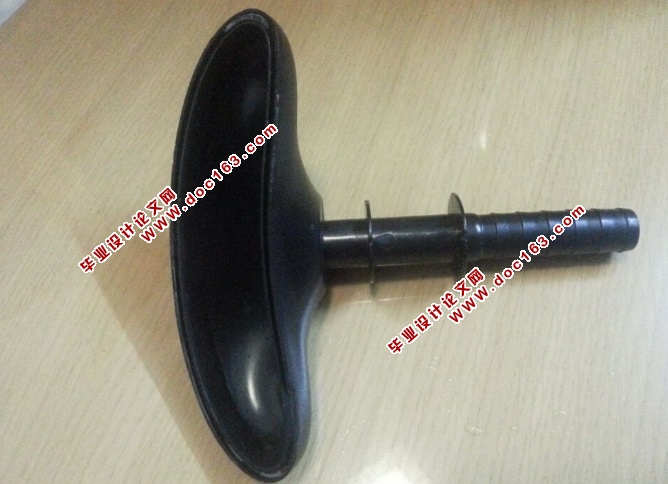

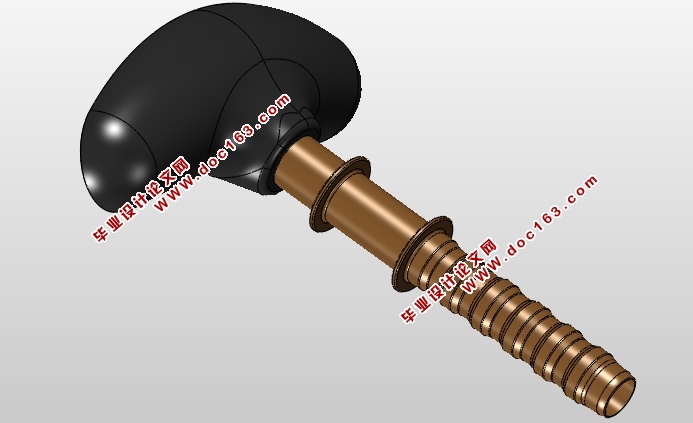

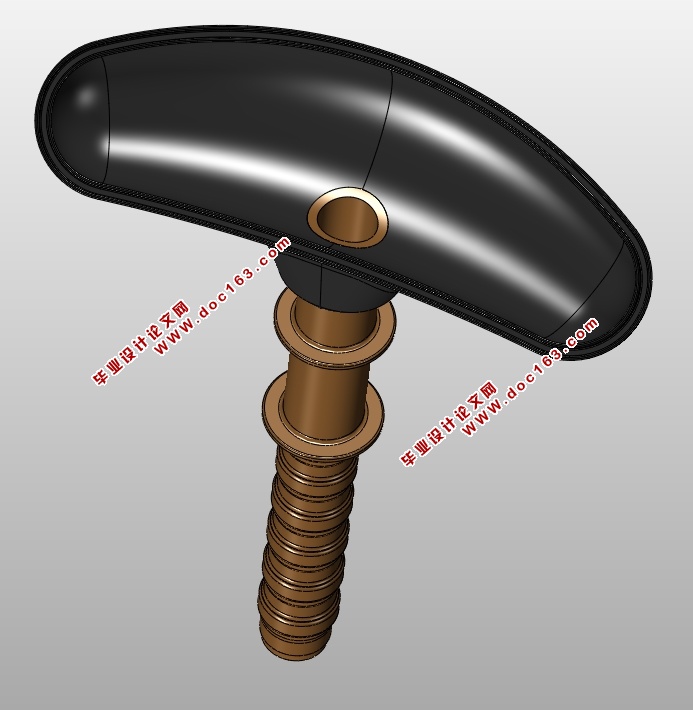

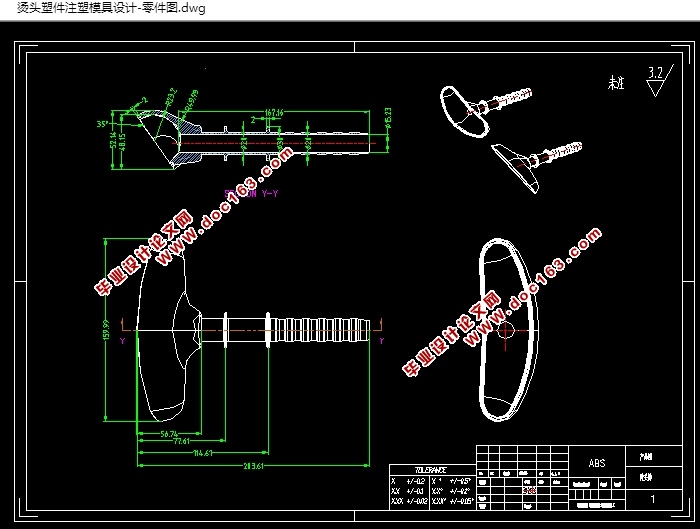

烫头塑件如图所示,具体结构和尺寸详见图纸,该塑件结构中等复杂程度,生产量大,要求较低的模具成本,成型容易,精度要求不高。


[来源:http://Doc163.com]

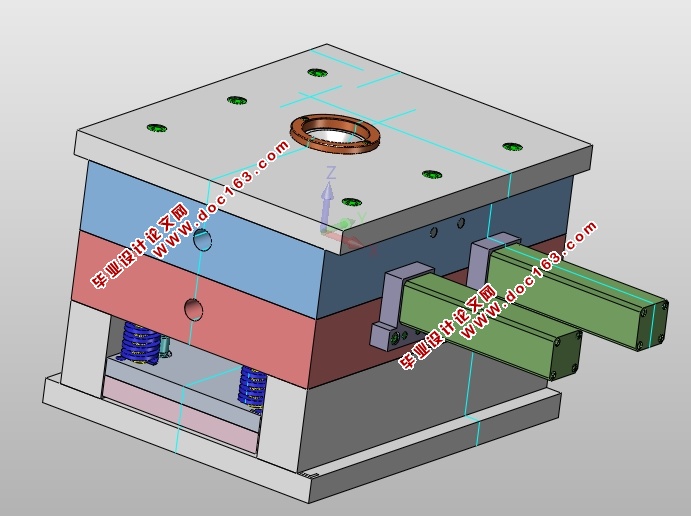

烫头塑件注塑模具设计(含CAD零件装配图,PROE三维图)
烫头塑件注塑模具设计(含CAD零件装配图,PROE三维图)
烫头塑件注塑模具设计(含CAD零件装配图,PROE三维图)
烫头塑件注塑模具设计(含CAD零件装配图,PROE三维图)
烫头塑件注塑模具设计(含CAD零件装配图,PROE三维图) [资料来源:https://www.doc163.com]
烫头塑件注塑模具设计(含CAD零件装配图,PROE三维图)
烫头塑件注塑模具设计(含CAD零件装配图,PROE三维图)
烫头塑件注塑模具设计(含CAD零件装配图,PROE三维图)
