液压起重台车设计(含cad零件图和装配图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.仅供学习参考之用.
   帮助中心
资料介绍:

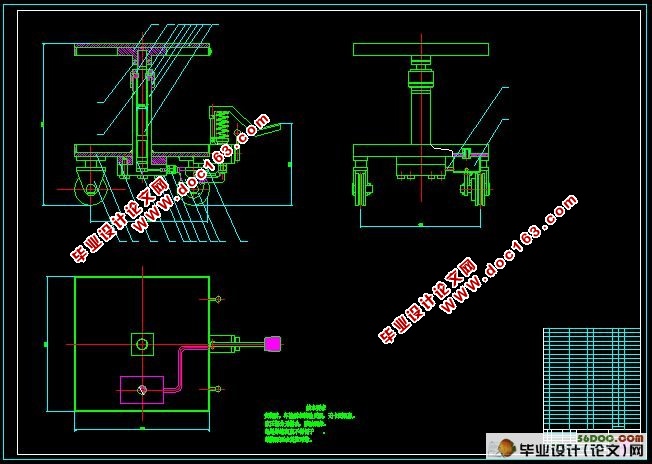

液压起重台车设计(含cad零件图和装配图)(任务书,开题报告,外文翻译,毕业论文说明书12000字,进度检查表,CAD图纸)
摘    要
毕业设计我的课题是液压起重台车设计。
设计该液压起重台车主要是用于及时更换机床工具,其特征是用车轮行驶,可制动,用脚进行液压提升和下降,承重500公斤,工作台高度可从660mm,调节到960mm。在设计过程中,对主要受力零件进行了强度、稳定性的分析及计算,使设计零件达到安全指标。并且对其中受力最大的零件——柱塞杆进行了有限元分析。该液压起重台车比起现代化的电动起重车显得极为落后,但本设计结构设计简单、合理,而且成本低廉、操作方便,是非常实用的一部运输工具。论文最后还对起重台车的工作原理进行了介绍,并附有使用和维护的说明。

关键词:  液压;强度计算;工作原理;液压系统

Abstract
My topic of The graduation project is the hydraulic pressure and hydraulic system design.
Designs this hydraulic pressure to get up the heavy trolley mainly issues in promptly to replace the engine bed tool, its characteristic is with the wheel travel, may apply the brake, carries on the hydraulic pressure promotion and the drop with the foot, the load-bearing 500kilograms, the work table highly may from 660mm, adjust 960mm. In the design process, has carried on the intensity to the main stress components, the stable analysis and the computation, enables the design components to achieve the security target. And has carried on the finite element analysis to stress biggest components - plunger rod. This hydraulic pressure gets up the heavy trolley to compare modernized the electrically operated derrick car to appear extremely falls behind, but this design structural design simple, reasonable,moreover the cost is inexpensive, the ease of operation, is extremely practical transport means. The paper finally also to got up the heavy trolley principle of work to carry on the introduction, and attached the explanation which used and maintains. [资料来源:http://doc163.com]

Key words: Hydraulic pressure;Strength calculation;Principle of work; The hydraulic system

2.1设计原始参数
     1:承重500kg ,即F=500kg
     2:工作行程可从660mm调节到960mm。即300mm
2.2设计要求
    方案一:
     1:用车轮行驶
     2:车轮可制动
     3:用脚进行液压提升和下降

研究内容

本课题主要是针对液压起重台车的组成,特点,以及功能实用结合了现在机械发展趋势和运用的现状,设计一款能够适用中小型企业适用的一个液压产品。在设计中,仔细研究设计方案,理清思路,应注意以下几点:
1.查阅有关液压起重机的资料,结合自身特点,进行液压系统分析,
2.对工作机构的液压回路进行设计,理清工作原理。
3.根据本题的液压系统工作参数进行计算,并且对注意的零件进行设计计算及应力分析。
4.最后对产品进行检验,做进一步的优化系统。


拟采取的研究方法、技术路线、实验方案及可行性分析

[资料来源:https://www.doc163.com]


   研究方法:通过从网络,书籍,论文等方面查找有关知识,在脑中构思,和老师交流过后确定的一套系统的设计方案。最后在进行理论计算和分析。
     技术路线:
1.分析 对要设计的液压起重台车进行分析,搞清楚所设计所需要的零件其
      尺寸,确定各零件的形状、结构、尺寸和公差等,掌握机械系统各零
      件之间的装配关系以及运动部位的运动机理。
2.计算 根据给出数值,来计算基本要求尺寸和公差等,并得出相应的
       结果。
3.设计 1.着手于起重台车的总体设计;2.着手于液压系统(包括液压缸)。
4.作图 元件设计完毕,根据尺寸进行CAD作图,尺寸精确,布局合理,作
       出总装配图及零件图。
    总结 :进行总结,检验。
可行性分析:在设计中,需要对产品合理装配,进行运动分析,以及静态分
           析保证装配时的公差配合要求,液压系统的分析。最后对此产品进行 [资料来源:www.doc163.com]
           载荷分析。


[资料来源:Doc163.com]

液压起重台车设计(含cad零件图和装配图)
液压起重台车设计(含cad零件图和装配图)



目录
摘    要    III
Abstract    IV
目录    V
第一章    绪论    1
1.1国际起重市场分析    1
1.2起重机发展趋势    1
1.2.1发展超大型起重机    1
1.2.2迷你起重机大量涌现    2
1.2.3伸缩臂结构不断改变    3
1.3 液压系统的类型    3
1.3.1 液压系统的回路    3
第二章 原始数据及设计要求    5 [来源:http://www.doc163.com]
2.1设计原始参数    5
2.2设计要求    5
第三章  强度及稳定性计算    7
3.1液压缸的设计    7
3.1.1确定液压缸的工作压力    7
3.1.2确定液压缸内径    7
3.1.3液压缸的壁厚和外径的计算    7
3.1.4缸筒变形的计算    8
3.2柱塞杆的强度计算    8
3.3塞杆稳定性计算    10
3.3.1无偏心载荷时的纵向弯曲极限力    10
3.3.2承受偏心载荷时的纵向弯曲极限力    11
3.3.3 活塞杆最大容许行程的计算    12
3.4脚踏泵的一些计算    13
3.4.1脚踏泵油箱所有油量的计算    13
3.4.2柱塞运动到最高处时,所需踏的次数    13
3.4.3小柱塞油泵所能产生的压力P2    14
3.4.4复位弹簧的一些参数计算    15
第四章   工作原理介绍    18
4.1液压工作原理图如下:    18 [资料来源:http://Doc163.com]
4.2 液压传动的工作原理    19
4.3高压油管的选择    19
4.4低压油管的选择    19
4.5低压油管接头的选择    19
4.6油箱的选择    20
第五章   液压系统的使用和维护    22
5.1液压油的选择及使用    22
5.2维护注意事项    24
5.3液压系统的发热验算    24
第六章 UG有限元分析    25
6.1  目的    25
6.2  三维实体造型    25
6.3  有限元分析    27
第七章 结论    32
致谢    33
参考文献    34 [资料来源:Doc163.com]
