斜盘式轴向柱塞泵设计

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.仅供学习参考之用.
   帮助中心
资料介绍:

斜盘式轴向柱塞泵设计(含选题审批表,开题报告,中期检查表,论文说明书14200字,CAD图纸7张)
摘  要:液压泵是向液压系统提供一定流量和压力的油液的动力元件,它是每个液压系统中不可缺少的核心元件,合理的选择液压泵对于液压系统的能耗﹑提高系统的效率﹑降低噪声﹑改善工作性能和保证系统的可靠工作都十分重要。本设计对轴向柱塞泵进行了分析,主要分析了轴向柱塞泵的分类,对其中的结构,例如,柱塞的结构型式﹑滑靴结构型式﹑配油盘结构型式等进行了分析和设计,还包括它们的受力分析与计算.还有对缸体的材料选用以及校核很关键;最后对变量机构分类型式也进行了详细的分析,比较了它们的优点和缺点.该设计最后对轴向柱塞泵的优缺点进行了整体的分析,对今后的发展也进行了展望。
关键词:斜盘;柱塞泵;液压系统;结构型式

Design of Swashplate Axial Piston Pump
Abstract: Hydraulic system is the power components that can provide some of the oil flow and pressure, it is indispensable for each hydraulic system core components, a reasonable choice for the hydraulic system pump improve the system of energy efficiency, and reduce noise improve performance and ensure reliable operation of the system are very important. The design of the axial piston pump is analyzed, the main analysis of the axial piston pump classification, the structure of which, for example, the structure of the plunger type structure type slipper oil pan structure type were analyzed and design, also including their Analysis and calculation. There is the selection of materials on the cylinder and the check is critical; the final classification of types of variables agencies also carried out detailed analysis, comparing their advantages and disadvantages. The design finally, axial piston pump of the overall advantages and disadvantages of future development were also discussed.

[资料来源:http://www.doc163.com]


Key words: Inclined dish;Pillar fills a pump; Liquid presses system; Structure pattern

斜盘式轴向柱塞泵工作原理

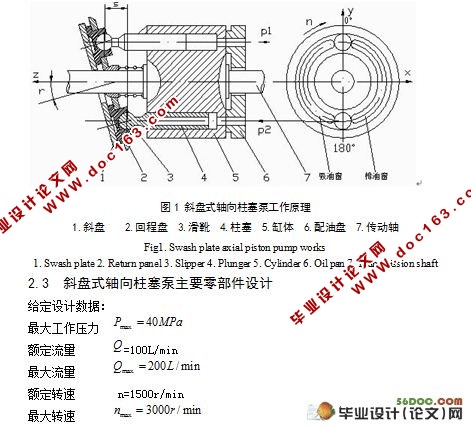

轴向柱塞泵是依靠柱塞在缸体孔内的往复运动,造成密封容积的变化,来实现吸油和排油。下面以斜盘式轴向柱塞泵为例来说明轴向柱塞泵的工作原理。斜盘式轴向柱塞泵的结构如图1所示,柱塞的头部安装有滑靴,滑靴底面始终贴着斜盘平面运动。当缸体带动柱塞旋转时,由于斜盘平面相对缸体平面(xoy面)存在一倾斜角r,迫使柱塞在柱塞腔内作直线往复运动。缸体按n方向旋转,在 ~ 范围内,柱塞由 开始不断伸出,柱塞腔容积不断增大,直至 。在这过程中,柱塞腔刚好与配油盘吸油窗相通,油液被吸人柱塞腔内,这是吸油过程。随着缸体继续旋转,在 ~ ,柱塞在斜盘约束下开始不断进入腔内,柱塞腔容积不断减小,直至下孔点止。在这过程中,柱塞腔刚好与配油盘排油窗相通,油液通过排油窗排出。这就是排油过程。可见,缸体每转一圈,各个柱塞有半周吸油、半周排油。如果缸体不断旋转,泵便连续地吸油和排油。如果改变传动轴的旋转方向或斜盘的倾斜方向,就可改变泵的吸、排油方向;泵的排量大小可通过改变斜盘的倾角r的大小来实现。

液压泵是向液压系统提供一定流量和压力的油液的动力元件,它是每个液压系统中不可缺少的核心元件,合理的选择液压泵对于液压系统的能耗﹑提高系统的效率﹑降低噪声﹑改善工作性能和保证系统的可靠工作都十分重要。
[资料来源:Doc163.com]

    选择液压泵的原则是:根据主机工况﹑功率大小和系统对工作性能的要求,首先确定液压泵的类型,然后按系统所要求的压力﹑流量大小确定其规格型号。
一般来说,由于各类液压泵各自突出的特点,其结构﹑功用和运转方式各不相同,因此应根据不同的使用场合选择合适的液压泵。一般在机床液压系统中,往往选用双作用叶片泵和限压式变量叶片泵;而在筑路机械﹑港口机械以及小型工程机械中,往往选择抗污染能力比较强的齿轮泵;在负载大﹑功率大的场合往往选择柱塞泵。
该泵的特点是:
(1)    在柱塞头部加滑靴,改点接触为面接触,并为液体摩擦。
(2)    将分散布置在柱塞底部的弹簧改为集中弹簧,并通过压盘使柱塞紧贴斜盘。
(3)    将传动轴改为半轴,悬臂端通过缸体外大轴承支承。
由于采用上述这些结构措施,使得泵的结构比较复杂,使用和维护要求都较高。而且缸体外大轴承不宜用于高速,使它的流量提高比较困难。

[资料来源:http://www.doc163.com]

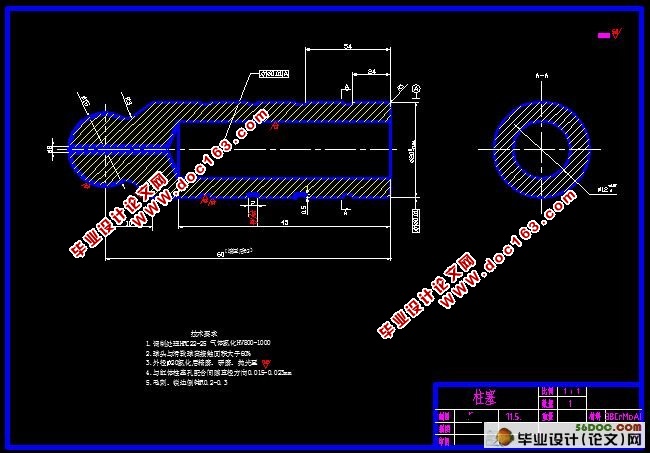

斜盘式轴向柱塞泵设计

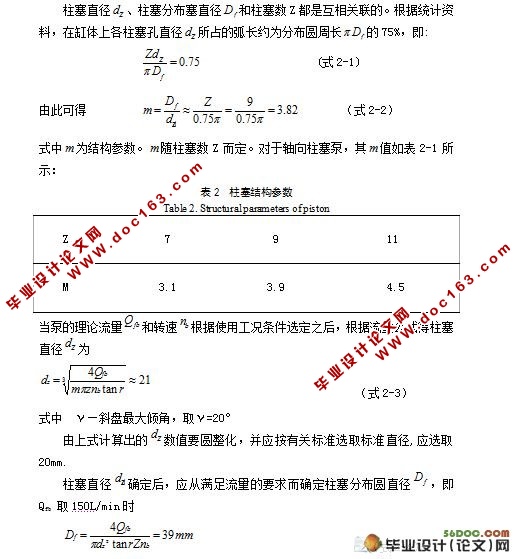

斜盘式轴向柱塞泵设计

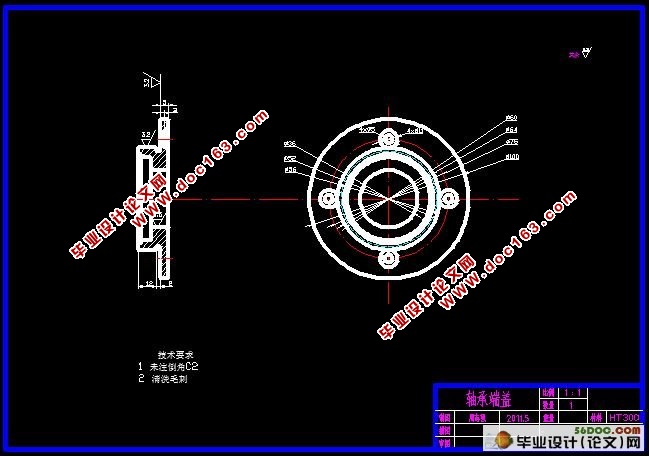

斜盘式轴向柱塞泵设计
斜盘式轴向柱塞泵设计
斜盘式轴向柱塞泵设计
