数控机床(FXK5045数控立式升降台铣床)进给传动设计(含CAD零件图装配图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.仅供学习参考之用.
   帮助中心
资料介绍:

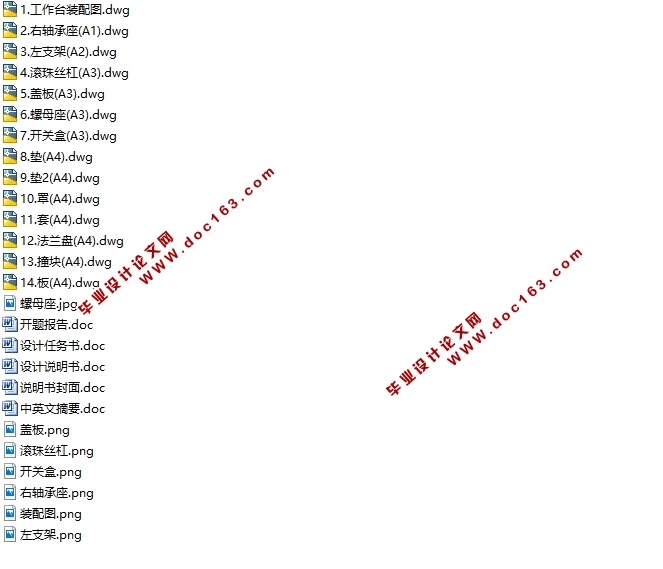

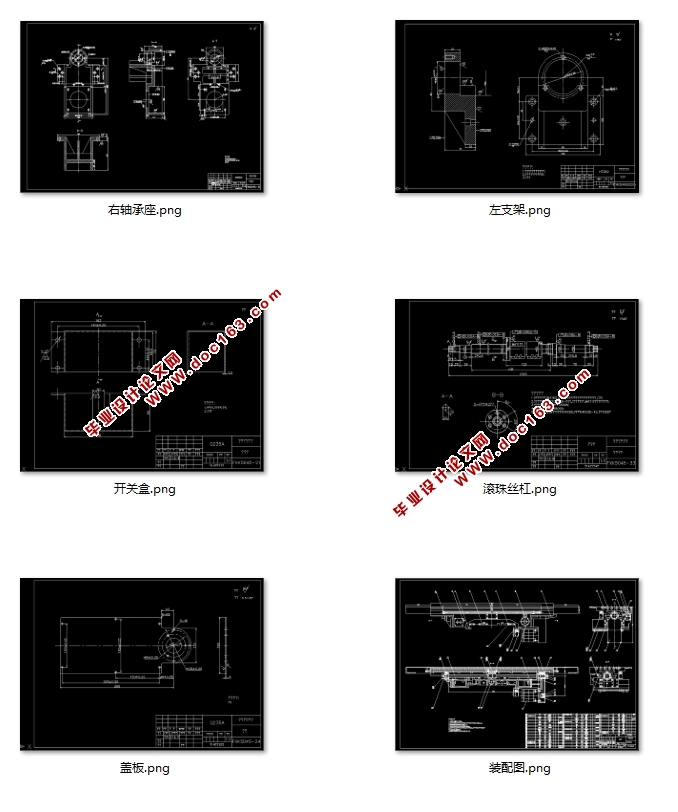

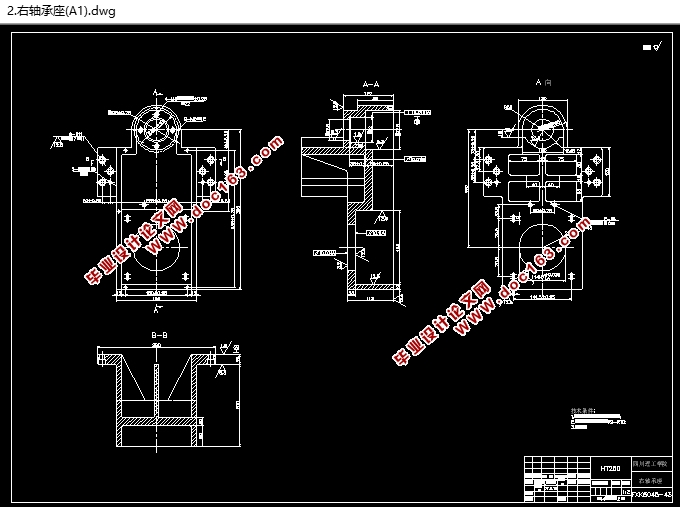

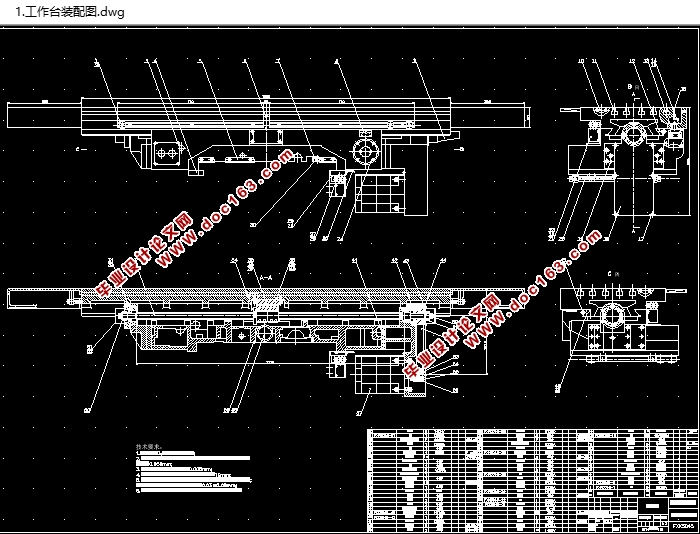

数控机床(FXK5045数控立式升降台铣床)进给传动设计(含CAD零件图装配图)(任务书,开题报告,设计说明书32000字,CAD图纸14张)
摘  要
数控机床进给传动系统是数控机床的重要的组成部分,本次设计的数控机床进给传动系统主要由升降台传动系统、床鞍传动系统、工作台传动系统部分三部分组成。升降台运动由伺服电机驱动,电机置于升降台内,电机通过一对圆弧齿形皮带轮及皮带传递动力。床鞍运动由伺服电机通过一对圆弧齿形皮带轮、皮带、一对消隙齿轮和滚珠丝杠副降速传动;工作台运动由伺服电机通过两个圆弧齿形皮带轮,和圆弧齿形皮带降速传动。
在本次设计的进给传动系统中,伺服电机通过同步齿形皮带和滚珠丝杠相联,编码器将工作台的实际位移信号传递给控制系统,属于开环控制。数控机床的进给传动系统是通过伺服进给系统来控制工作。伺服进给系统的作用是根据数控系统传来的指令信息,进行放大以后控制执行部件的运动,不仅控制进给运动的速度,同时还要精确控制刀具相对于工件的移动位置和轨迹。
关键词:进给系统,伺服系统,齿形皮带轮,滚珠丝杠,伺服电机

ABSTRACT
CNC machine tool for CNC machine drive system is an important component of the design of the NC machine tool to the main transmission system from the transmission lifts, saddle-drive system, Stage three of transmission components. Movement by lifting platform servo motor, motor placed lifts, Electrical arc through a tooth belt and pulley transmission power. - On the campaign servo motor through a pair of circular tooth pulleys, belts, one pair of anti-backlash gear and ball screw deceleration drive; worktable campaign by servo motor through two circular tooth pulleys and belts velocity profile circular drive. [来源:http://Doc163.com]
In the current design of the feed drive system, servo motor through the synchronous belt and ball screw associates, Encoder will table the actual displacement signal transmitted to the control system is open-loop control. NC Machine Tool Feed transmission is through feed servo control system to work. Servo system of up to the role of the NC system came under the command of information, Click for control of the implementation of parts after the campaign, not only controlling the feed of the speed, while precision control tool in relation to the movement of the workpiece location and trajectory.
Key words : feed system, servo system, Profile Pulley, Ball Screws, Servo motor

在本次设计中,以FXK5045数控立式升降台铣床为例来说明数控机床的进给传动系统。

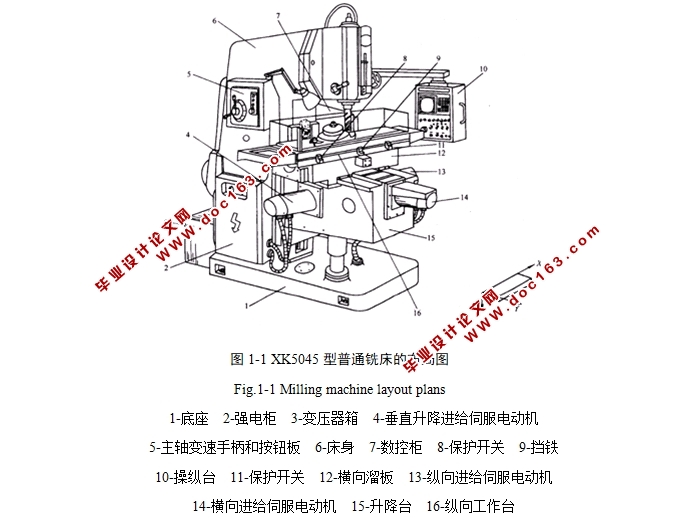

FXK5045为数控立式升降台铣床,与上图XK5045普通铣床相比,在外观结构上相同,只是多一个数控装置,FXK5045可配备国外或国内数控系统,具有计算机数字控制(CNC),可进行纵向、横向、垂向三个坐标的直线、圆弧、抛物线插补运动(由配置的系统功能确定),每个坐标装有编码器作为检测元件。

[资料来源:http://Doc163.com]

FXK5045适用于加工形状复杂的平面和立体零件,如冲模、压模、锻模、塑料模等各种模具及样板,凸轮、飞机零件、内燃机的连杆等形状复杂的零件,对于加工形状复杂而品种又经常变换的生产部门大为适用。
FXK5045数控立式升降台铣床的基本参数如下:
工作台面积(宽×长):       500×1800 mm
工作台T形槽(槽数-宽度 间距):   6-18×63 mm
工作台承载工件最大重量:       1000 Kg
工作台行程(纵向/横向/垂向):    11000/330/600 mm
垂向行程(手动):                  套筒90 mm
主轴锥孔:                          7:24 ISO50
刀柄形式:                          XT50
主轴转速:                          18级35.5-1800 r/min [版权所有:http://DOC163.com]
主轴电机功率:                      15 Kw
立铣头最大回转角度:                ±45°
主轴端面到工作台面距离:            110-710 mm
床身导轨至主轴中心线的距离:         450 mm
进给速度范围(X、Y/Z):            5-4000/5-1000 mm/min
快速进给(X、Y/Z):                8000/2000 mm/min
定位精度(国际) :                     0.035 mm
重复定位精度(国际) :                 0.020 mm
[资料来源:Doc163.com]

机床重量(约) :                       5000 Kg
机床外型尺寸(长×宽×高) :           2530×2443×2560 mm

该方案是数控机床进给传动装置的设计,在本次设计中,以FXK5045数控立式升降台铣床为例来说明数控机床的进给传动系统。FXK5045为数控立式升降台铣床,与XK5045普通铣床相比,在外观结构上相同,只是多一个数控装置,FXK5045可配备国外或国内数控系统,具有计算机数字控制(CNC),可进行纵向、横向、垂向三个坐标的直线、圆弧、抛物线插补运动(由配置的系统功能确定),每个坐标装有编码器作为检测元件。FXK5045适用于加工形状复杂的平面和立体零件,如冲模、压模、锻模、塑料模等各种模具及样板,凸轮、飞机零件、内燃机的连杆等形状复杂的零件,对于加工形状复杂而品种又经常变换的生产部门大为适用。
方案具体的设计过程如下:
(1).指令脉冲驱动步进电动机;
(2).步进电机驱动电路带动功率步进电动机运转;
(3).功率步进电动机作为动力源,带动齿形皮带轮动力的输送;

[资料来源:http://www.doc163.com]


(4).齿形皮带轮带动滚珠丝杠降速转动;
(5).滚珠丝杠的转动使数控机床工作台横向移动。
  [资料来源:Doc163.com]
