C6150车床主轴箱设计(含CAD零件图装配图)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.仅供学习参考之用.
   帮助中心
资料介绍:

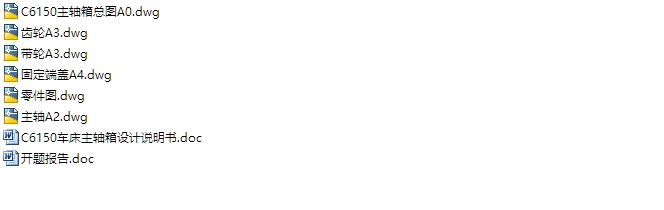

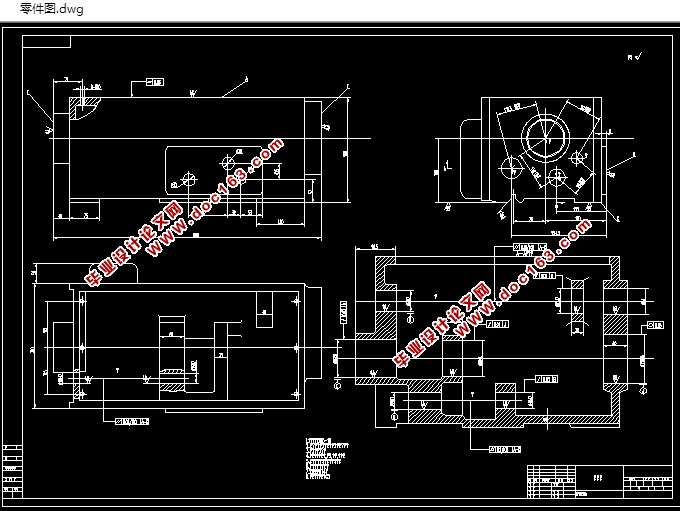

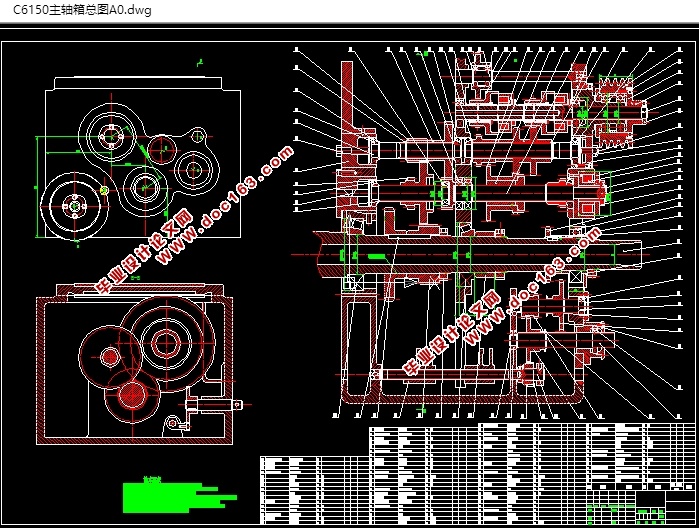

C6150车床主轴箱设计(含CAD零件图装配图)(开题报告,论文说明书8500字,CAD图纸6张)
摘 要
本设计的内容为C6150车床主轴箱的设计,包括:确定极限转速、确定传速比、确定速度级数、确定网络结构和程序、最低转速、确定齿轮齿数和提出的传动系统。主要运动部件的结构设计是:皮带传动的设计、各种计算速度的确定、齿轮模数的确定、各轴最小直径的确定和主轴的设计部分。
主轴箱是一个主要的基本部件,配套与C6150卧式机床,也是车床里最典型的部件。结构复杂,技术要求高,生产时废品率高。C6150主轴箱生产由传统的铸造工艺制造,铸件的浇注位置的选择很重要,基准面为箱体底部,铸件最大截面是分型面,。铸件内腔由两个壁和三个空腔隔开,由三个主要芯体组成,落入箱体和芯盒中。本方案的优点是:主芯较小,形状更方便,芯盒制作,芯更方便,芯与下芯相同,下芯和盒方便。
关键词:车床,主轴箱,齿轮。

设计内容目的
   C6150车床主轴箱的设计,包含:机械变速传动系统结构设计,变速传动的方案、成本考虑、工艺性分析、方案结构设计、CAD机械制图、零件校核计算、编写技术文件和编写论文等方面内容。主要目的是树立正确的设计思想、锻炼初步的结构设计能力,零件的结构设计和力学分析。 [资料来源:http://www.doc163.com]


[资料来源:Doc163.com]

C6150车床主轴箱设计(含CAD零件图装配图)
C6150车床主轴箱设计(含CAD零件图装配图)
C6150车床主轴箱设计(含CAD零件图装配图)
C6150车床主轴箱设计(含CAD零件图装配图)


目  录
摘要    Ⅰ
Abstract    Ⅱ [资料来源:http://www.doc163.com]
第一章 绪论    4
第二章 主轴箱结构设计及计算    6
2.1设计内容目的    6
2.2主传动设计    6
2.2.1传动条件    6
2.2.2结构分析式    6

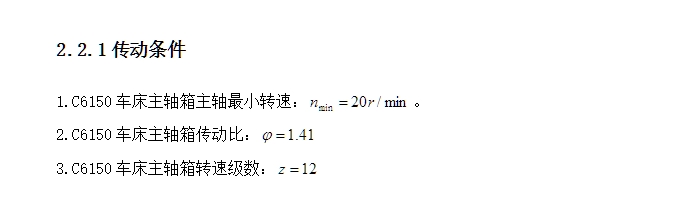

2.2.3 确定各处传动参数    7
