机械立体停车库设计(含CAD零件图装配图)

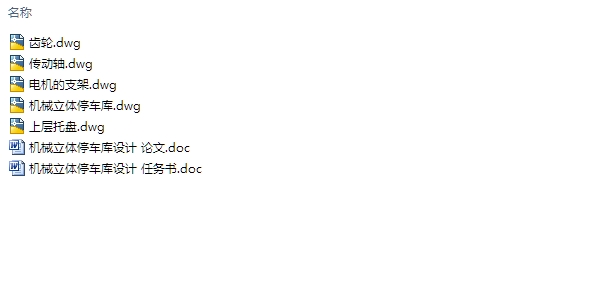

机械立体停车库设计(含CAD零件图装配图)(论文说明书9100字,CAD图纸5张)
摘要：本文简要介绍了各类立体停车库的结构和特点和小区车库的发展概况,并对立体停车库的设计要点进行了简要的说明.重点介绍了立体车库升降的结构设计和停车设备传动系统的设计，包括升降横移机构的结构设计，材料的选择，制造方法，升降传动系统设计中升降链条的设计计算，链轮的设计计算。升降部分的电机选择和校核，钢丝绳的选择和计算
通过调研，对自动化立体车库的发展特点和发展方向进行了总结，通过对市场需求的分析和对比国内外立体车库的发展状况，分析了智能立体车库广阔的市场前景和趋势。分析目前立体车库常用的传动系统基础上，确定了本车库的机械系统传动方案。分析载车板的提升方案，最终确定了最稳定、可靠且经济的方案。针对智能立体车库的功能要求，提出了控制系统的方案介绍。
设计的主要特点是: 节省资源,控制方便。
关键词：立体停车库 托盘 升降横移装
1.设计参数
(1)设计一机械自动化立体仓库，仓库具有两层，五个停车位.
(2)整个车库框架的大体尺寸宽5800mm,长度为8500mm。框架高4440mm. [来源：http://www.doc163.com]
(3)托盘尺寸为宽2500mm ,长5400mm
(4)单个存车单元尺寸长5600mm，宽2700mm，
(5)车库可自动实现车辆的存取。
[版权所有：http://DOC163.com]
目 录
一、前言 1
（一）概述 1
（二）机械式立体停车库的分类 2
（三）升降横移式立体车库的特点 2
（四）研究升降横移式立体停车库的意义 3
二、立体车库整体方案选择 4 [版权所有：http://DOC163.com]
（一）移动方案的比较 4
（二）横移机构方式的选用 4
（三）提升机构所用方式的比较和选择 5
（四）设计数据 6
三、升降横移设备的结构设计 8
（一）升降横移式二层车库工作原理 8
（二）升降横移结构设计 8
1.整体框架设计 8
2.框架结构确定 9
3.材料选择 9
4.托盘上基本零部件的选择和设计 10
5.导轨的设计 11
四、传动部分的设计 12
（一）横移传动系统设计 12
1.平移装置中齿轮、齿条、驱动电动机的选择 12
2.齿轮、齿条的设计 13
3.联轴器的选择 15
4.键联接的强度校核 15
(二)升传动系统的设计降 16
1.升降传动系统的内容介绍 16
2.升降机构的工作原理 16
3.链条的选择计算 16
4.链轮的设计计算和参数确定 17
5.升降电动机的选择和校核 18
6.钢丝绳的选择和计算 19
7.联轴器的选择 19
8.制动器的选择 20
9.链轮轴的设计计算与校核 20
10.键的制造方式、尺寸确定和强度校核 21
11.轴承寿命的计算 22
12.滚筒与定滑轮的选择 22
13.升降轴部分的确定 22
14.升降机构的控制 23
15.升降机构的维护 23
五、控制系统介绍 24
(一)立体车库自动控制系统 24
(二)升降横移式立体停车设备的泊车流程 25
(三)安全装置 25
(四)控制系统 25
结束语 27
参考文献 28
致谢 29
