资料介绍:

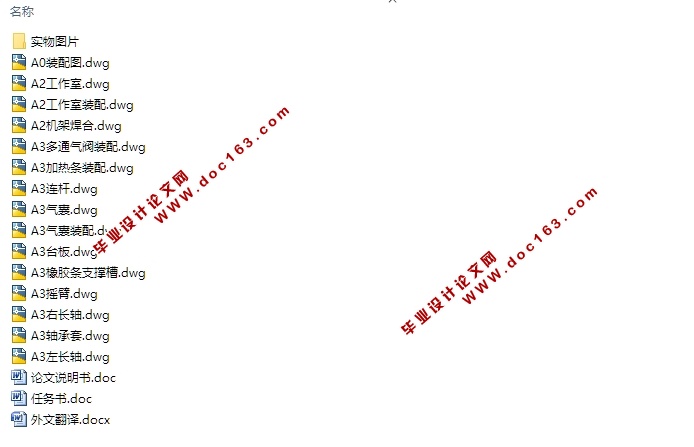

双工位真空包装机的设计(含CAD零件装配图)(任务书,论文说明书10000字,外文翻译,CAD图纸15张)
本设计详细说明了双工位真空包装机的现况、工作原理和设计的过程。此包装机将采用两条长轴四条连杆将包装机做成双室一盖结构,工作室的上盖是围绕连杆下端的安装圆心做半圆往返转动。当工作室上盖转动到左侧的工作室台板时, 左侧的工作室进行抽真空和热封口,同时可以在右侧工作室做准备工作;同理,右侧工作室也如此。两个腔室共同使用一套真空系统,可交替工作,一个腔室进行抽真空、封口的同时另一个真空室可以把需要包装的产品放好在另一腔室,使准备时间与腔室工作时间重合,提高了工作效率。

关键词:双工位;真空包装;真空系统;高效性;通用性

Design notes
This paper describes the working principle of double vacuum packaging machine and its main dimension calculation. The packing machine with four connecting rod mechanism of the packing machine made two studio public a on studio and the studio is in plane motion. When the studios moved to the left under the studio, left the studio began work, moved to the lower right studio, right under the studio work. Double rooms share a set of vacuum system, can work alternately, a vacuum chamber of vacuum pumping, sealing, the other a vacuum chamber can packaging bags are arranged, auxiliary time and vacuum time coincidence, so as to increase the production capacity. [版权所有:http://DOC163.com]

KEYWORDS: Four link;Vacuum packaging;Vacuum syste

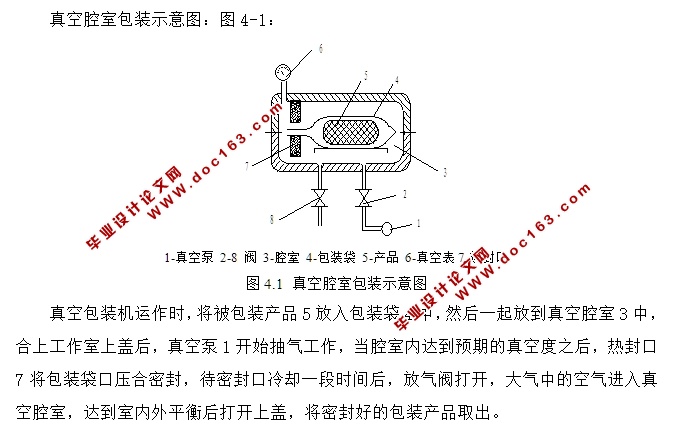

本设计主要设计真空包装机,何为真空包装机,即将产品放到包装机内,包装机开始运行工作,抽取工作室内的空气,当达到产品包装的预期真空度之后,把产品热封包装。
真空包装机用途广发,主要用于对饲料、医用产品、食品和一些容易受潮变质的电子产品等等的真空包装,包装后可使产品增长保存时间和以防铁制品的生锈。

系统功能
本双工位真空包装机针对容易变质的食品、受潮容易变大的饲料、精密电子产品和容易压缩的羽绒服等产品的包装工作。对产品抽空气达到真空的目的是:
(1)抽除空气中的氧,抑制细菌繁衍,阻止金属生锈;
(2)可以缩小蓬松衣物体积,有利于存放、物流,减少成本;
(3)防止食品氧化变质。
按照设计初衷,本设计双工位真空包装机的橡胶压条是500mm长,而且工作室台板上同时拥有两条橡胶压条,这样设计有利于机器可一次密封包装一个较大型产品的上下封口,也可以一次放多件小型产品进行密封,增加了实用性。
  [资料来源:https://www.doc163.com]

双工位真空包装机的设计(含CAD零件装配图)
双工位真空包装机的设计(含CAD零件装配图)
双工位真空包装机的设计(含CAD零件装配图)
双工位真空包装机的设计(含CAD零件装配图)
双工位真空包装机的设计(含CAD零件装配图)
[资料来源:https://www.doc163.com]

双工位真空包装机的设计(含CAD零件装配图)


目录
1 绪论    1
1.1 课题提出及意义    1
1.2 国内外发展现状及趋势    1
2 包装机械体系及包装技术    3
2.1 包装机械体系    3
2.2 包装作业的技术方式    4
3 系统方案分析及选择    5
3.1 包装方案分析    5
3.2 包装方案的选择    6
3.3 气路系统方案分析    7
3.4 气路系统方案选择    8
4 系统功能及工作理    9
4.1 系统功能    9
4.2 腔室真空包装原理    9
4.3 热封口工作原理    9
4.4 气路系统工作原理    10
5 主要几何参数的计算    12

[资料来源:www.doc163.com]

5.1 确定真空包装机的特征参数    12
5.2 包装机工作室上盖的运动过程和变量含义    12
5.3 确定工作室上盖安放定位    13
5.4 包装产品的适合高度    14
5.5 计算主要参数尺寸    14
5.6 计算得出结果    16
6 真空工作的参数计算    17
6.1 计算真空腔室的抽气时间    17
6.2 计算真空腔室的放气时间    18
6.3 工作效率的计算    18
7 总结    20
参考文献    21
  [资料来源:http://www.doc163.com]
