南瓜籽剥壳机结构设计

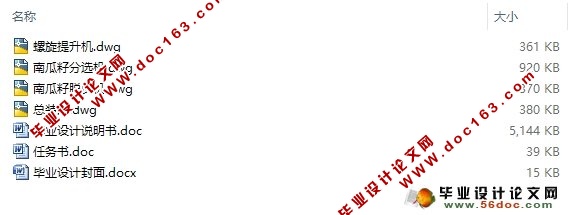

南瓜籽剥壳机结构设计(任务书,设计说明书13000字,CAD图4张)
摘　要
目前，南瓜籽剥壳机采用剥壳方式，大多用单对轧辊对南瓜籽进行剥壳，并且剥壳效率低，且籽粒破碎率较大。针对于此，本文设计了一种基于挤压振动剥壳原理，能调节转速、间距，并可对籽粒进行清选的南瓜籽剥壳机。
此剥壳机的整体方案设计布置上采用南瓜籽分选机，偏心振动机构驱动的振动筛和调节轧辊转速的无级变速装置，传动机构，电机和机架等组成。本机以漏斗状输入物料的形式设计布置，机架支撑着可调节物料的喂料斗，主要承担南瓜籽的送料功能，主电动机布置于无级变速装置的下部，传动机构在机架的两侧，其剥壳过程是通过可调节转速和间距的剥壳轧辊对南瓜籽进行剥壳，剥出籽粒沿轧辊滚落入振动振动筛完成清选的过程。
该剥壳机构的性能技术指标：外形尺寸（长×宽×高）4900×3600×3570（mm）；轧辊数6只；轧辊直径67.5mm；轧辊间隙0.7～1.5mm；主电动机配套动力是1.1kW，生产效率200～600kg/h。其特点是：剥壳部分采用可传动用钢管；剥壳双辊采用啮合齿轮同步等速驱动；双辊表面附着一层橡胶滚花；轧辊的间距通过蜗杆传动和丝杆传动装置来实现，能满足不同尺寸的南瓜籽荚对剥壳间隙的要求。 [资料来源：http://www.doc163.com]

关键词　南瓜籽；剥壳；挤压；机架；振动筛

Abstract
Currently ， pumpkin seeds shelling machine sheller way ， mostly with a single pair of rollers carried on pumpkin peel ， peel and low efficiency， and larger grain crushing rate. In light of this ， we designed an approach based on the principle of extrusion vibration sheller can adjust the speed ， pitch ， and carried on grain cleaning pumpkin seeds sheller .
Sorter using pumpkin seeds on the design and layout of this overall program Sheller ， eccentric mechanism driving the shaker and adjust the roll speed continuously variable transmission ， transmission， motor and chassis and other components. The machine in the form of a funnel -shaped design and layout of input materials ， frame supporting adjustable material feed hopper ， is mainly responsible pumpkin feeding function ， arranged on both sides of the lower part of the main motor ， continuously variable transmission device in the rack its peel is done by adjusting the speed and pitch can be peeled pumpkin seeds carried on the rolls peel ， peel along the grain roll rolled into vibration shaker to complete the cleaning process. [资料来源：www.doc163.com]
The peel agency performance specifications : Dimensions ( L × W × H ) 4900 × 3600 × 3570 (mm); roll number 6 ; roll diameter 67.5mm; roll gap 0.7 ~ 1.5mm; main motor motive power is 1.1 kW， productivity 200 ~ 600kg / h. Its characteristics are : Sheller part is to drive with steel ; Sheller double roller gear synchronization using constant speed driving ; double roller surface with a layer of rubber knurled ; roll and pitch of the screw through the worm gear drive to achieve， can meet different size pumpkin peel pod for clearance requirements.

Keywords　Pumpkin seeds peel; extrusion; rack; shake

1.3.1  研究内容
（1）对南瓜籽剥壳的工作方式分析并确定剥壳机工作原理；
（2）剥壳机总体方案的确定与总体结构的设计；
（3）主要工作部件的设计，包括南瓜籽脱皮机、分级分离机、运输给料机的设计；
（4）南瓜籽产量：Q=200kg/h；
（5）破碎率：η≤5%。
1.3.2  研究方法
通过类比的方法，比较分析国内外相关的南瓜籽剥壳机械机以及其他相似作物的剥壳机械，结合南瓜籽剥壳中的特殊性，确定剥壳机的设计方案及机构组成，而后具体完成剥壳部分、分离筛选调速部分、螺旋上料部分的设计。 [资料来源：https://www.doc163.com]

机构组成
由上述方案可将整个剥壳机设计成三部分机构，即：传动系统和机架总成部分，轴辊剥壳部分，清选部分。从机械装配方面考虑，可将轴辊剥壳部分和传动系统部分设计成一体，清选系统部分为另一体，为了保持整个装置在剥壳过程中保持稳定，不发生因振动而影响了剥壳效率，将两部分固定于同一平台，
  [来源：http://www.doc163.com]

目录
摘　要    I
Abstract    II
第1章　绪  论    1
1.1  研究的目的和意义    1 [资料来源：http://www.doc163.com]
1.2　南瓜籽剥壳的研究现状    2
1.3  研究内容及方法    3
1.3.1  研究内容    3
1.3.2  研究方法    4
1.3.3  南瓜籽的物理性能及参数    4
第2章  南瓜籽剥壳方案及机构组成的确定    5
2.1  剥壳方案    5
2.2  机构组成    6
第3章  南瓜籽脱皮机部分设计    8
3.1  剥壳轧辊与滚花的设计    8
3.1.1  南瓜籽进入工作区受力分析    8
3.1.2  剥壳过程的分析    9
3.2  南瓜籽分选机部分电机及动力传动设计    10
3.2.1  电机选定    10
3.2.2  V带轮的设计    10
3.2.3  轴的结构设计及计算    12
3.2.4　轴套的设计    16
3.2.5　斜齿轮的设计    17
第4章  螺旋上料机构设计    20 [来源：http://www.doc163.com]
4.1　电动机的选择    20
4.1.1　电动机类型和结构的选择    20
4.1.2电动机容量选择    20
4.1.3　确定电动机转速    21
4.2　计算传动装置的运动和动力参数    23
4.2.1　可得传动装置总传动比为    23
4.2.2　分配各级传动装置传动比    23
4.3　传动装置的运动和动力设计    23
4.3.1　运动参数及动力参数的计算    24
第5章  振动筛的设计    26
5.1  振动筛机构的设计    26
5.2  振动筛机构运动分析    27
5.2.1　筛体运动分析    27
5.2.2　被筛物受力和分析    28
结  论    31
致  谢    33
参考文献    34
附  录1    36
附  录2    39
