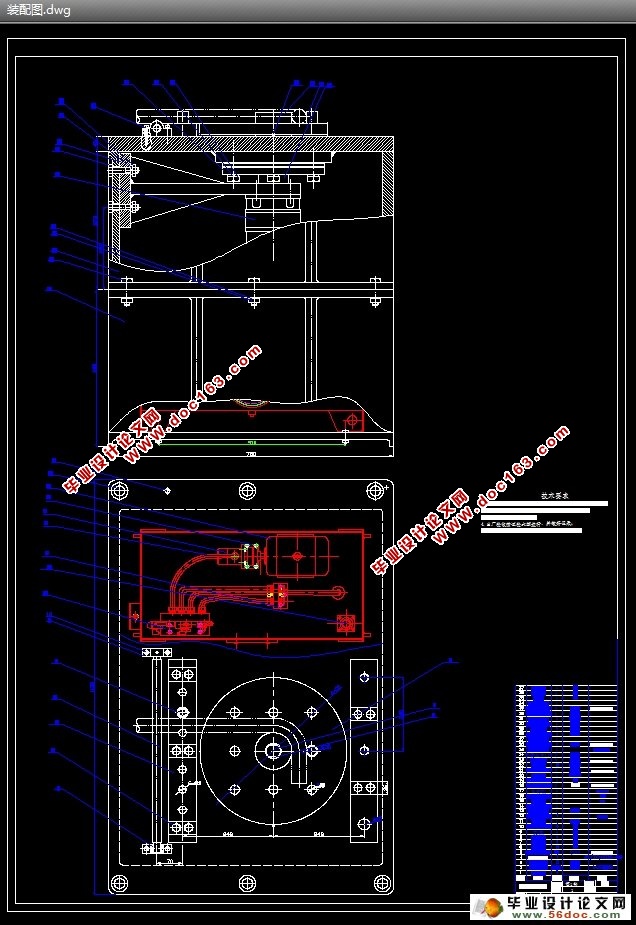

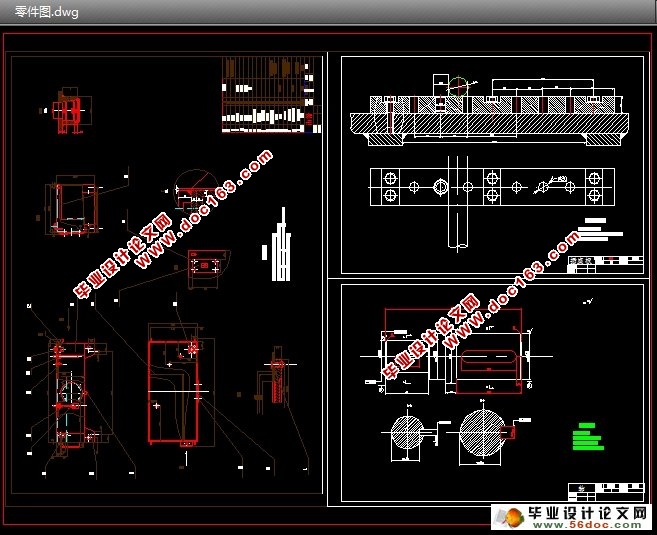

工程刚性屈服机(液压钢筋弯曲机)的设计(设计说明书13000字,CAD图纸4张)
2.1 系统性能
本机工作程序简单,弯曲形状一致,调整简单,操作方便,性能稳定,能将Φ10-Φ40mm圆钢或Φ10-Φ40mmⅡ级螺纹钢弯曲成工程中所需要的各种形状。
2.2 系统工作原理
一般的钢筋弯曲机上的工作盘有9个孔,中心孔用来插入中心轴,周围的8个孔用来插入成型轴和轴套。两侧的插座板各有6个孔,用来插入挡铁轴。为便于移动钢筋,工作台面的两边还设有送料辊。当作180度弯钩时,钢筋的圆弧弯曲直径应不小于钢筋直径的2.5倍,因此中心轴也相应的制成16~100mm的不同规格,以适应弯曲不同直径的钢筋的需要。常用的弯曲机上往往在成型弧行及圆形钢筋方面不能得心应手,特别是粗钢筋和钢管,因此有些机械厂已经对此不足进行了改造,如图2.1所示:

本次设计的过程中参考了一些资料,综合他们的长处,同时加入了自己的一些观点,因此在结构上有了一些改进,具体设计如下:
(1)    保留原有的钢筋弯曲设施,由于该设计的动力是液压动力,因此考虑到控制结构上,安装了行程开关。
(2)    本设计中取消了另一个相同的插座板,设计成了用来加工粗钢筋的相似的插座板。 [资料来源:http://doc163.com]
(3)    同时在本设计中,由于工作圆盘要由液压马达驱动,因此考虑到工作圆盘不能与传动轴做成一体,同时采用了两个角接触轴承,用来增强传动轴的刚性。
(4)    传动轴与工作圆盘用键连接。角接触轴承处的轴向定位通过轴承套筒来固定,可以用加垫片的方法对轴承进行预紧。
(5)    由于工作台面有40mm厚,因此在此处焊接了一块圆形钢板进行加强此处的强度。
(6)    传动轴与液压马达的连接是通过在传动轴的端部打孔并作键槽,这样就可以和液压马达上伸出的轴以及上面的键进行配合,就可以传递动力使工作盘旋转。
