BL台式车床的进给结构的设计

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.仅供学习参考之用.
   帮助中心
资料介绍:

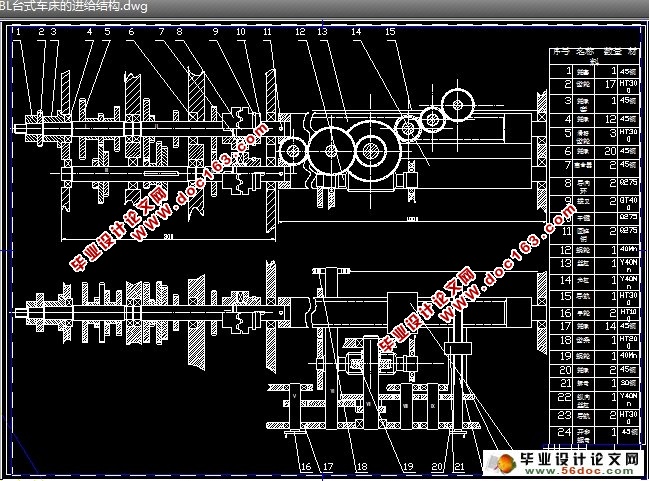

BL台式车床的进给结构的设计(任务书,开题报告,中期报告,外文翻译,设计说明书23000字,CAD图13张)
摘  要
本文介绍了BL台式车床的进给结构的设计过程,主要为机械元件的设计。因BL台式车床为小型车床,故在各个部分和零件的计算和选用过程中在满足设计要求的前提下(刚度、强度等),尽量选用尺寸较小的部件和零件。BL台式车床的进给结构的设计包括了五部分的设计。第一部分,BL台式车床总体方案设计;第二部分,进给箱的设计;第三部分,丝杠、光杠的设计;第四部分,溜板箱的设计;第五部分,刀架的选用。
进给箱是台式车床的主要部件之一,其作用是实现进给量的变换和各种螺纹螺距的变换。丝杠与光杠用以联接进给箱与溜板箱,并把进给箱的运动和动力传给溜板箱,使溜板箱获得纵向直线运动。溜板箱:是车床进给运动的操纵箱,内装有将光杠和丝杠的旋转运动变成刀架直线运动的机构,通过光杠传动实现刀架的纵向进给运动、横向进给运动和快速移动,通过丝杠带动刀架作纵向直线运动,以便车削螺纹。它的功能是装夹刀具,使刀具作纵向、横向或斜向进给运动。


关键词:BL台式车床  进给箱  丝杠与光杠  溜板箱  进给结够 [资料来源:http://www.doc163.com]

Abstract
This article introduces the design process of feeding structure of BL bench-type lathe, mainly for the design of mechanical components. Because BL bench-type lathe is small lathe, so under the premise of each part and parts of computation and selection process meet the design requirements (stiffness, strength, etc), we try to choose smaller parts and components. The structure design of BL bench-type lathe includes five parts design. The first part, the general scheme design. The second part, feed box design. The third part, screw, light poles design. The fourth part, slip board box design. The fifth part, the selection of cutter.
Feed box is one of the main parts of bench-type lathe, its role is to realize the federate and various thread pitch transformation. Screw and light poles are to connect feed box and slip board box, and pass on the movement and power of feed box to slip board box, to make slip board box get longitudinal straight-line move. Slip board box: is the manipulation of feeding movement lathe box, equipped with light poles and screw rotation movement into cutter linear motion institution. Through the light poles transmission realize the longitudinal cutter feeding movement, traverse movement and move fast, through the screw drive to make cutter get longitudinal linear motion, in order to cut screw thread. Its function is clamping tool, make cutter for vertical, horizontal or inclined feed movement.

[资料来源:https://www.doc163.com]



Key words:   BL bench-type lathe   Feed box   Screw and light poles   Slip board box     Feed structure


 BL系列台式车床
BL 系列台式车床是一种小型车床,在制造业中主要用于中小型零件的加工,不同的用户对其有不同的要求,从而使得BL系列台车有多种形式,因此该台式车床有着个性化的设计特点。针对这种情况,我们对台式车床的不同规格、不同用户的设计要求进行总结,以获得其产品配置知识,并利用CAD计算机辅助设计软件,对台车的各个组成部件进行参数化设计。
本设计主要是对进给结构进行相关设计,说明书分为五大部分。第一部分;BL台式车床总体方案设计;第二部分,进给箱的设计;第三部分,丝杠、光杠的设计;第四部分,溜板箱的设计;第五部分,刀架的选用。
在第一部分BL台式车床总体的设计方案中,首先说明了机床设计的基本要求,即保证有较高的加工精度和被加工表面较小的表面粗糙度,尽可能提高其生产力和自动化程度以及较高的可靠性和较长的寿命。在满足上述要求的前提下,根据BL台车的主要参数,提出了台车组件的设计要求。同时规定了该台车的总体布局,即将主轴箱固定在床身的左端,进给箱固定在床身的左侧前端,溜板箱与刀架的最下层——纵向溜板相连,尾座安装在床身右端的尾座导轨上,床身固定在左右床腿上。
[版权所有:http://DOC163.com]

进给箱是台式车床的主要部件之一,其作用是实现进给量的变换和各种螺纹螺距的变换。一般机床的进给箱主要分为三跨:左边一跨内螺纹种类的移换机构;中间一跨内为基本组;右边一跨内为扩大组。由于本设计的台车尺寸较小,其进给箱虽然也分为三跨,但我们将左跨内螺纹种类的移换机构放在主轴箱中,在其内布置了变速机构。在BL台车进给箱的设计过程中,首先介绍了进给箱的组成和应满足的要求。接着进行了BL台车进给箱设计方案的选择。由于该台式车床是一种小型化的车床,因此选择了两轴滑移式结构。在变速机构中选择三联滑移齿轮来进行啮合传动。对进给箱内的传动轴提出了强度和刚度方面的具体要求。在丝杠和光杠的运动转换机构中选择了啮合式离合器来实现这种运动转换。另外对操纵机构的设计也提出了相关的要求。
其次,我们对涉及到的齿轮、轴以及轴承等零件进行了设计和校核。
接着,我们对箱体内各元件进行了布置。箱体内轴线的布置,即与相同的形状有关,也与操纵机构的设计有关。齿轮在轴上的布置和排列方面,我们将固定齿轮安装在一根轴上。并且满足在一个变速传动组内,当变换转速时,使一个处于啮合的齿轮完全脱开后,另一个齿轮才进入啮合。传动轴安装时,选用单列向心球轴承安装在转动轴两端,且每根传动轴的轴承成对使用。我们将传动轴通过轴承在箱体内的轴向固定选为两端固定的方式。在确定齿轮的宽度时将大小齿轮的宽度设计为相同。

[资料来源:http://www.doc163.com]


丝杠、光杆、溜板箱、刀架是进给结构的重要组成部分。主要计算确定丝杠光杠的型号,刚度和强度是否满足要求以及溜板箱内部齿轮的确定和其之间的配合。最后正确的选用刀架。
