田园除草机(旋耕机)的设计(含CAD零件图和装配图)
田园除草机的设计(含CAD零件图和装配图)(论文说明书23000字,CAD图9张)
摘 要:
我国的除草机目前不断配套新机具、增加新功能,在完善农用功能的基础上,逐步向城市园林、园艺领域扩展,如配套剪草、清雪、枝叶粉碎机具等;但暂未出现专用田园除草机。本设计针对田园作业环境和田园作业要求,设计了一种小型田园除草机用于松土、除草和起垄。该田园除草机的机构包括机架、手扶手,机架上装有柴油机、减速器、链轮和耕作刀具。由柴油机将动力输送给减速器,减速器降低转速后输出给链轮,链轮经链条传递给刀轴,来实现旋耕刀的工作。旋耕刀旋转、以铣切原理加工土壤的耕整机械,具有切土效果好、碎土能力强、耕作地表平整等特点,一次作业可达到土碎地平。本田园除草机可以爬坡,越埂、阶梯性强,适用我国广大丘陵和山区等地块小,高差大,无机耕道的田园作业。
关键词:田园除草机;耕作刀具;减速器
Abstract
Our Rotary tiller is supporting the current new machinery, new features. At the basic of improving the agricultural functions, gradually spread to the urban landscape, horticulture areas of expansion, such as supporting grass, cleaning snow, a mill and other branches; but there has been no special tea rotary tiller yet. The design aims for the tea and tea operational requirements of operating environment, designed for a small tea Rotary tillage, weeding and ridging. The rotary machine of tea include rack, hand rails, rack with diesel engines, gear, sprocket and farming tools. Power is transmission from the engine to the gear, after reducing speed, the output is transmitted to chain wheel ,and then passed to axis, to achieve the rotary blade work. Rotary blade revolves, by principle of milling processing of soil tillage machinery, cut soil with good effect, broken soil with strong capacity, and smooth the surface. Once work, it can achieve soil horizon. Rotary machine can climb the slope, the more ridge, the stronger step, can be applied for the vast number of hills and mountains which have little land, a large height difference, inorganic garden tractor road operations. [版权所有:http://DOC163.com]
Key words: Rotary Tiller; farming tool; reducer.
工作原理

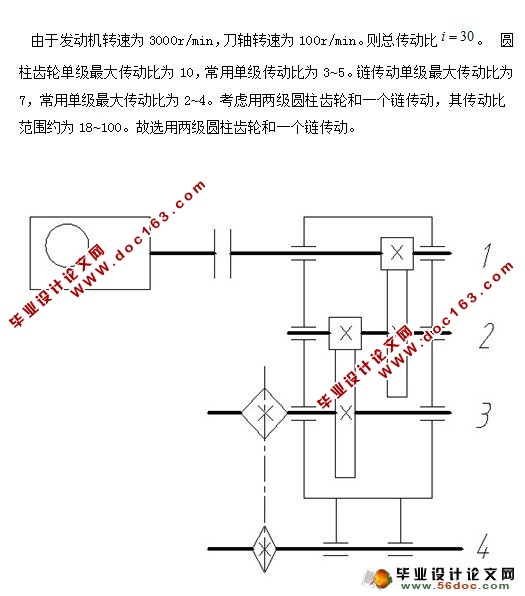

该机的传动设计为减速器传动和链传动。减速器为二级减速,小链轮转载减速器第三根轴的末端。
该机具的工作原理是发动机的动力通过万向联轴器将动力输出轴的动力传递给齿轮轴,传递来的速度经过减速器的2级齿轮降低转速后,传递给轴末端的小链轮,再经过链条将速度传递给大链轮所在的旋耕刀轴,刀轴带动刀片旋转切屑土壤,从而达到松土,除草的目的耕深主要是通过小滚轮支架上孔眼的不同位置进行调节,同时还可以通过人对操作手柄的压力的改变以增减力矩,调节机器的前进速度,借以达到改变耕深的目的。
[资料来源:https://www.doc163.com]
目 录
第一章 前言 1
第一节 研究的目的和意义 2
第二节 国内外发展现状 3
第三节 发展趋势 5
第二章 总体设计方案的确定 6
第一节 总体结构设计内容 6
第二节 工作原理 6
第三节 主要参数的要求 7
第四节 动力和刀辊转速的初步确定 7
一、动力的初步选择 7
二、前进速度和刀轴转速初步确定 8
三、发动机功率校核 8
第五节 总体设计方案的确定 9
一、 传动方案的确定 9

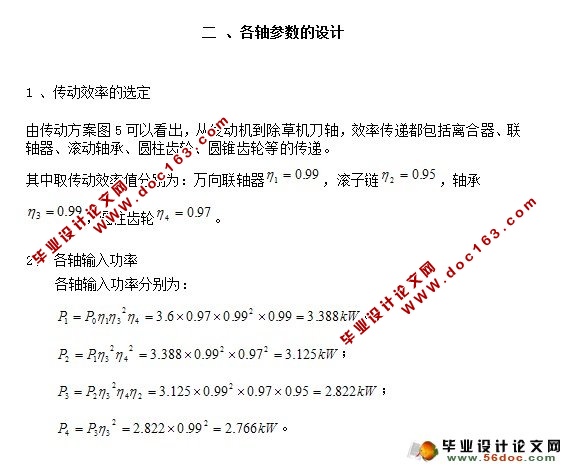

二 、各轴参数的设计 10
三 、各轴传动比的分配 11
四、各轴输出转矩 11
第三章 二级齿轮减速器的设计 12
第一节 高速级大小齿轮的设计 12
第二节 低速级大小齿轮的设计 19
第三节 轴的设计计算 23
一、高速轴的设计计算 23
二、中间轴的设计 29
三、从动轴的设计 34
第四节 轴承的设计及校核 38
一、概述和功能 39
二、高速轴轴承寿命校核 40
三、中间轴轴承寿命校核 42
四、从动轴的轴承校核 43
第五节 润滑方法 45
第六节 联轴器的选择 45
第四章 链传动的设计计算 45
第五章 刀辊和刀轴的确定 49
第一节 刀辊的选择 49
第二节 旋耕刀的选择 50
第三节 旋耕刀片的选材 54
第六章 限深装置的设计 55
外文资料 55
英文文献 58
结论 63
参考文献 64
致 谢 65
