普通车床变速箱的三维虚拟设计及运动仿真

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.仅供学习参考之用.
   帮助中心
资料介绍:

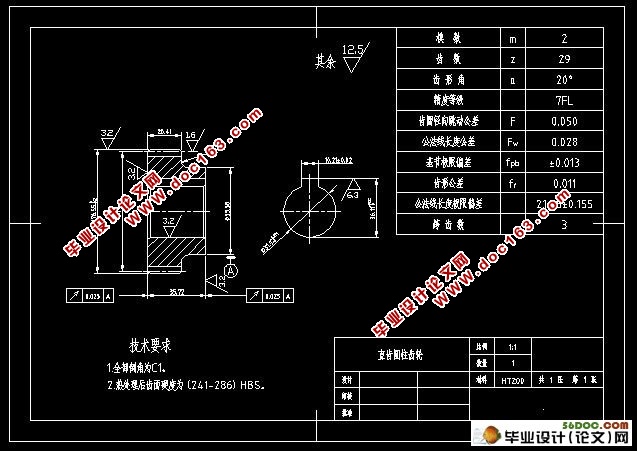

普通车床变速箱的三维虚拟设计及运动仿真(任务书,外文翻译,设计说明书15000字,CAD图纸2张,答辩PPT)

摘  要

车床变速箱是车床上重要的传动装置,面对这种体型笨重、昂贵的机电设备,要学习其内部的特殊构造,传统的学习方式是采用二维的书面信息和简单的等比食物模型相结合的方法对学习者进行讲解,使他们了解和学习变速机构的工作原理。当利用实物模型会受到模型的数量、环境等因素的限制,降低了学习效率。
本课题研究了普通车床变速箱的变速原理以及虚拟仿真系统的设计方法,构建了一个能够显示变速机构工作原理的三维仿真机构。课题的目的是用Pro/E建立三维模型及模型库,进行虚拟装配、动画演示、仿真运动分析,将三维技术融入机械类等课程,从而实现用现代化教学手段达到降低教学成本,提高教学质量的目的。并探索Pro/E在三维动态方面的应用价值,以及Pro/E软件在当今生产加工行业的应用。

关键字:变速箱,仿真系统,Pro/E,运动特性分析

ABSTRACT

Lathe gearbox is important gear on a lathe, in the face of this kind of bodily form bulky and expensive mechanical and electrical equipment, to study its internal structure, the special traditional way of learning is to use 2 d written information and simple geometric model method of combining the food to interpretation of learners, to make them understand and study the working principle of variable speed mechanism. By using physical model will be affected by the number of models, environmental factors such as limit, reduce the learning efficiency.

[资料来源:http://www.doc163.com]

This topic research the engine lathe gearbox transmission principle and design method of virtual simulation system, builds a able to display the 3 d simulation of shift gear working principle. Subject is the purpose of using Pro/E 3 d model is set up and model library, virtual assembly, animation, motion characteristics.

Key words: Transmission, the simulation system, Pro/E, movement characteristics
          analysis


本课题研究了普通车床变速箱的变速原理以及虚拟仿真系统的设计方法,构建了一个能够显示变速机构工作原理的三维仿真机构。课题的目的是用Pro/E建立三维模型及模型库,进行虚拟装配、动画演示、仿真运动分析,将三维技术融入机械类等课程,从而实现用现代化教学手段达到降低教学成本,提高教学质量的目的。并探索Pro/E在三维动态方面的应用价值,以及Pro/E软件在当今生产加工行业的应用。 [来源:http://Doc163.com]
Pro/E软件作为计算机辅助设计系统中非常重要的一款三维设计软件,它所具有的功能是计算机发挥辅助设计功能、提高设计效率的重要基础。建立在统一基层上的数据库上的特点令数据结构与工程设计结合,使得一件产品的设计能够在各个阶段称为一个完整一体的过程。本课题应用Pro/E软件完成各轴、齿轮、键的三维实体建模、结构参数化设计,在完成各个零部件的绘制后,开始装配轴和齿轮,装配完成后,进行仿真。目的是通过对普通车床变速箱的设计仿真,了解一般产品设计的基本过程。探索Pro/E在三维动态方面的应用价值,以及Pro/E软件在当今工业生产中的应用价值。长远的观点看,三维CAD技术必然会替代二维绘图。随着计算机性能的提高,CAD三维技术正向着开放、集成、智能和标准化的方向发展。正确把握CAD三维技术的发展趋势,对我国机械行业的企业正确的规划自身设计系统,有着深远的意义。

变速箱的主要传动系统构成
CA6140型卧式车床主运动,是由主电动机经三角皮带传至主轴箱中的轴I,轴I上装有一个双向多片式摩擦离合器M1,用以控制主轴的启动停止和换向。轴I的运动经离合器M1和轴II—III间变速齿轮传至轴III,然后分两路传递给主轴,如下图2-1变速箱的传动系统图所示。

[版权所有:http://DOC163.com]


(1)高速传动路线  主轴VI上的滑移齿轮Z50处于左边位置,运动经齿轮副直接传给主轴。
(2)中低速传动路线  主轴VI上的滑移齿轮Z50处于右边位置,且使齿式离合器M2接合,运动经轴III-IV-V间的背轮机构和齿轮副传给主轴。



[资料来源:Doc163.com]

普通车床变速箱的三维虚拟设计及运动仿真
普通车床变速箱的三维虚拟设计及运动仿真
普通车床变速箱的三维虚拟设计及运动仿真


目   录
第一章 绪 论    1
1.1 PRO/E的应用及车床的发展    1
1.1.1 Pro/E在工业中的应用    1
1.1.2 国内外机床发展状况    2
1.2 PRO/ENGINEER软件的简介    2
1.2.1 Pro/ENGINEER的发展历程    2 [资料来源:http://Doc163.com]
1.2.3 Pro/ENGINEER主要模块及应用领域    4
1.3本课题主要研究内容    6
第二章 车床变速箱的概况    8
2.1变速箱组成及特点    8
2.2变速箱的主要传动系统构成    8

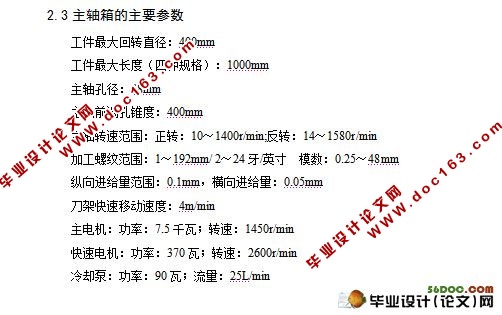

2.3主轴箱的主要参数    9
2.4传动系统及传动方案的确定    9
2.5轴在箱体的定位    12
第三章 变速箱的三维实体建模    13
3.1齿轮参数化建立    13
3.2 齿轮的建模过程    35
3.3 轴的建模过程    38
3.4 变速箱的装配过程    43
3.4.1 轴的装配过程    43
3.4.2 轴之间的定位装配过程    44
3.4.3 传动系统的装配    48
第四章 仿真运动    50
4.1仿真运动的参数设置    50
4.2模拟仿真运动效果    53
第五章 全文总结    57
致  谢    58 [资料来源:www.doc163.com]
参 考 文 献    59
毕业设计小结    60
