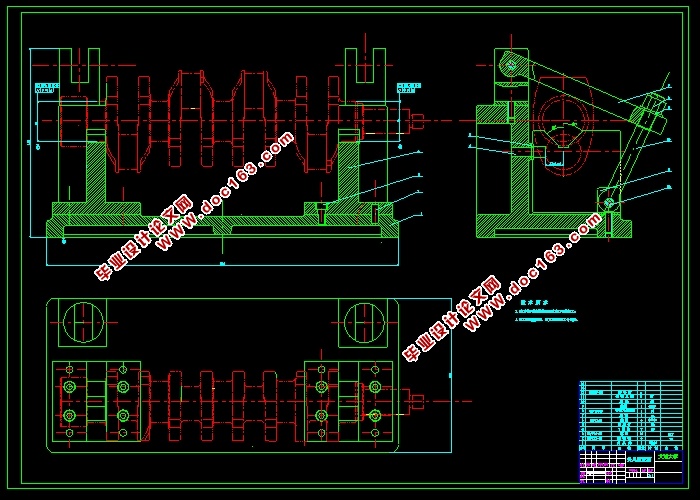

大型汽车柴油机曲轴工艺规程设计(含CAD夹具装配图,工艺卡)

以下是资料介绍,如需要完整的请充值下载.
1.无需注册登录,支付后按照提示操作即可获取该资料.
2.资料以网页介绍的为准,下载后不会有水印.仅供学习参考之用.
   帮助中心
资料介绍:

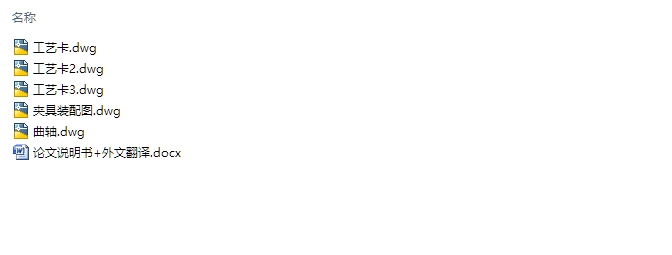

大型汽车柴油机曲轴工艺规程设计(含CAD夹具装配图,工艺卡)(论文说明书11800字,外文翻译,CAD图2张)
摘要
曲轴作为发动机中的关键组成部件,在发动机运转过程中承受冲击载荷,并且起到传递动力的作用,由于曲轴的工作环境恶劣,承受复杂多变的扭矩和弯曲载荷,并且还要抵抗在高速旋转的磨损,柴油机曲轴特殊的结构使得它成为柴油机中的重要部件,曲轴的加工质量将直接影响柴油机的整体工作状况。工艺路线的设计不仅影响曲轴的加工质量,而且对加工效率和机械设备的合理应用也有重要的影响。
经过一段时间的学习后,在已有的基础知识上,通过对各种因素考虑后,结合中国现有的机械设备编织出合理的曲轴加工工序。本次设计对重点工序进行说明,查阅加工手册进行加工计算,完成工序卡的填写,对粗车夹具进行设计。对加工工艺路线进行拟订,对重点加工工序方法步骤进行说明包括粗加工,半精加工,精加工以及热处理。还对重点工艺进行了说明,包括表面强化工艺,曲轴的平衡工艺,曲轴的磨削工艺。完成零件图和装夹图的绘制与整理,寻找课题相关外文文献并进行翻译,最后整理论文并总结成果。

关键词:曲轴;工艺分析;工序安排;加工质量

ABSTRACT [资料来源:www.doc163.com]
  As the engine crankshaft key components to withstand shock loads and passing the role of power in the engine . Due to the harsh working environment crankshaft withstand complex torque and bending loads , and also the wear resistance in high-speed rotation , diesel engine crankshaft is an important part , crankshaft machining performance will directly affect the quality of the diesel engine . The proposed process route is very important to the crankshaft machining , it not only affects the processing quality of the crankshaft, but also have an important impact on process efficiency and the rational use of machinery and equipment .
After a period of study , on the basis of existing knowledge , through the consideration of various factors , combined with China's existing machinery to weave a reasonable crankshaft machining processes. The design of key processes are described , inspection and processing manual processing calculations, complete the process of card for roughing fixture design. Route carried on the elaboration process , focusing on manufacturing processes will be described , including roughing, semi-finishing , finishing, heat treatment. Also focus on the process described, including surface hardening process , crankshaft balancing process , crankshaft grinding process .Complete parts drawing and assembly drawing,find relevant foreign languagedocuments and translate them。Finally,the thesis is sorted out and the result are summarized. [资料来源:https://www.doc163.com]

Keywords : crankshaft, process analysis , process arrangements , processing quality

2.3.1曲轴的结构特点
曲轴有两个轴组成,两个轴的轴心不位于一条直线上,其中轴心与机体中心孔重合的轴叫做主轴,主轴是在柴油机内绕着自身中心线转动。另一个轴叫做连杆轴,是通过曲柄与主轴连接,它轴心与主轴不同,但运转中是绕主轴旋转。曲轴的受力情况非常复杂,为了保证柴油机的持续均匀稳定运转,所以曲轴应对毛坯选择有很高的要求,加工后的曲轴应具有很高的刚度和强度,良好的机械性能。同时为了保证工作的连贯顺畅,每个气缸的配气相位也要合理安排,连杆轴相对主轴的偏移量也应合理。[7]

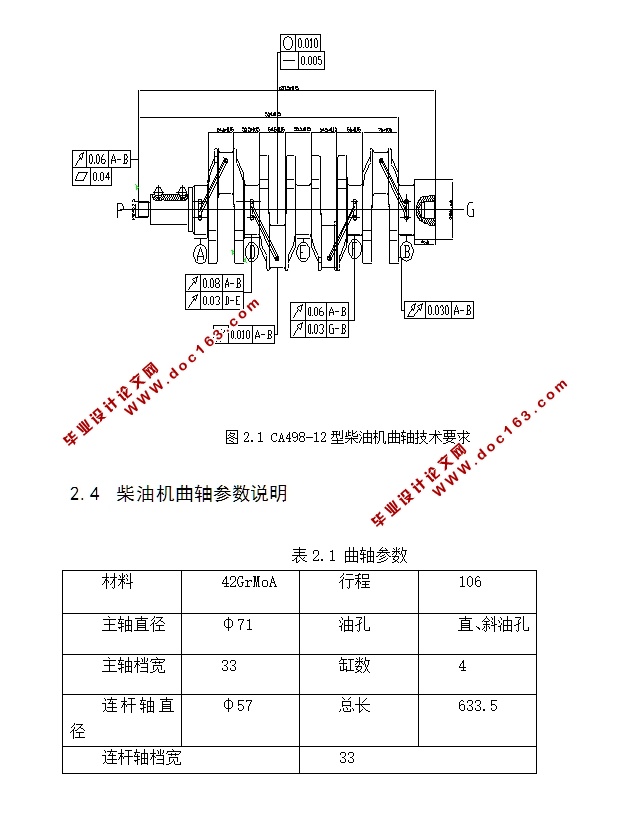

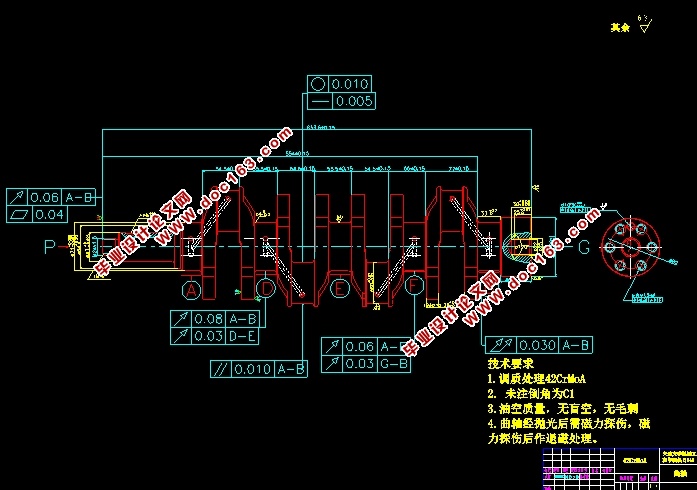

2.3.2曲轴的技术要求
(1)  毛坯锻造后,应进行调质处理.,确保硬度为HRC28-34。
(2)  曲轴主轴表面和连杆表面都须采取淬火处理,控制淬火层深度范围在3-7mm内,保证硬度范围为HRC28-34。
(3)  当曲轴用两最外侧主轴颈支撑时,主轴颈轴心线与连杆轴轴心线的不平行度允许误差为0.01mm,大端飞轮轴的跳动允许误差为0.025。
(4)  各个连杆轴中心线相互之间的偏移允许误差为 。
(5)  曲轴上所有的主轴颈以及连杆轴上的油孔表面都应抛光处理,保证光洁度高于1.6,主轴颈和连杆轴孔的内表面光洁度高过6.4。 [资料来源:http://www.doc163.com]
(6)  保证曲轴加工的材料质量。
(7) 曲轴在抛光处理后,可进行磁力探伤,并在磁力探伤结束后对曲轴作退磁处理。[8]



[资料来源:www.doc163.com]

大型汽车柴油机曲轴工艺规程设计(含CAD夹具装配图,工艺卡)
大型汽车柴油机曲轴工艺规程设计(含CAD夹具装配图,工艺卡)
大型汽车柴油机曲轴工艺规程设计(含CAD夹具装配图,工艺卡)
大型汽车柴油机曲轴工艺规程设计(含CAD夹具装配图,工艺卡)


目录

[资料来源:www.doc163.com]

摘要………………………………………………………………………………………………………….I
ABSTRACT…………………………………………………………………………………………………...II
1 .绪论    1
1.1柴油机的工作原理    1
1.2柴油机曲轴发展概况    2
1.3 工作的意义及研究的主要内容    2
2曲轴分析及参数说明    3
2.1柴油机曲轴结构特征    3
2.2曲轴的作用及工作状况    4
2.3曲轴的结构特点及技术要求    5 [资料来源:http://doc163.com]
2.4柴油机曲轴参数说明    6
3 毛坯的选择    7
3.1毛坯的材料    7
3.2毛坯制造    7
4 工艺路线的拟定    8
4.1年生产量和批量的确定    8
4.2 定位基准的分析    8
4.3 工艺路线的拟定    10
4.4 工艺卡的填写    13
4.5 工艺设计的综合评估    16
5 夹具分析与装配    17
5.1 夹具分析    17
5.2 夹具经济性分析    21
6 零件的检查    22
6.1 检查夹具    22
6.2 气动量仪    23
7 结论    24
参考文献    25
附录1:外文翻译    26
附录2:外文原文……………………………………………………………………………33

[资料来源:Doc163.com]


致谢 ……………………………………………………………………………………………………. . 44
