输油管接头铸造工艺设计(含CAD图)(任务书,开题报告,中期检查表,外文翻译,论文说明书12000字,CAD图2张)
摘要
铸造就是将金属熔炼,然后浇注生产出所需要的工件毛坯。该次研究的对象是输油管道接口,本次铸造是采用重力铸造,用脲醛树脂砂造型。根据二维图,用Creo画出铸件的三维模型,砂芯采用的是手工造型,考虑到零件工作时的条件,要满足的性能,参考零件的技术要求,通过计算查阅确定了所需要的各项工艺参数,确定出铸件的分型面,选择最合理的浇注位置。通过查阅计算浇注系统的浇道尺寸以及冒口尺寸,最后选择了封闭式浇注系统.
为了验证工艺的合理性,运用Z-cast软件对其进行模拟仿真,模拟结果表明,采用的传统方法设计的浇注系统存在铸造缺陷,根据缺陷所出现的位置和尺寸,对设计进行性优化,消除铸造缺陷,最后确定出最合理可行的铸造工艺方案。

关键词:分型面;浇注系统;模拟仿真;工艺优化

Abstract
Foundry is a process of melting of metals, pouring into the mold and other steps to create the required metal parts blank. In this study, the pipeline interface was set an example to the research of foundry technology, the gravity casting method and urea formaldehyde resin sand molding were used in the designing. The CREO software was used to the solid parts creation. According to the technical requirements and working conditions, choked running system choked gating system was chose and the series foundry technology parameters such as pouring position, mould joint and so on were determined, the gating systems and risers were calculated for the casting.

[资料来源:http://www.doc163.com]


In order to verify the rationality of the foundry technology, Z-cast software was introduced in the simulation process. The simulation results show that there were some defects were found in the original casting technology. The casting technology was optimized according to the position and dimensions, the defects were decreased or eliminated, the final foundry technical was determined.

Keywords: parting surface; gating system; simulation; process optimization

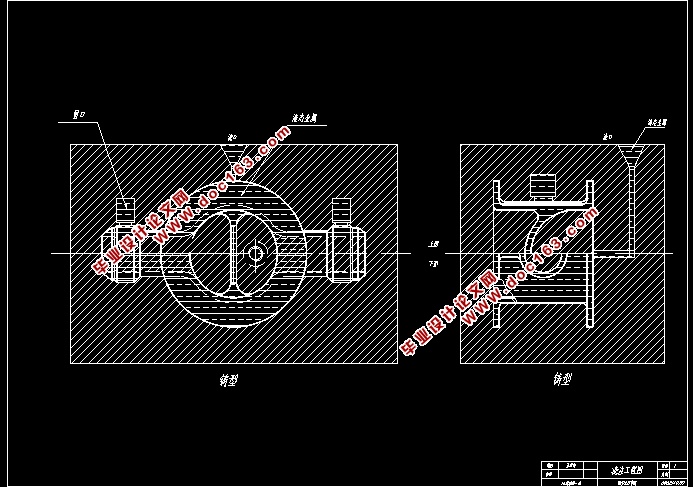

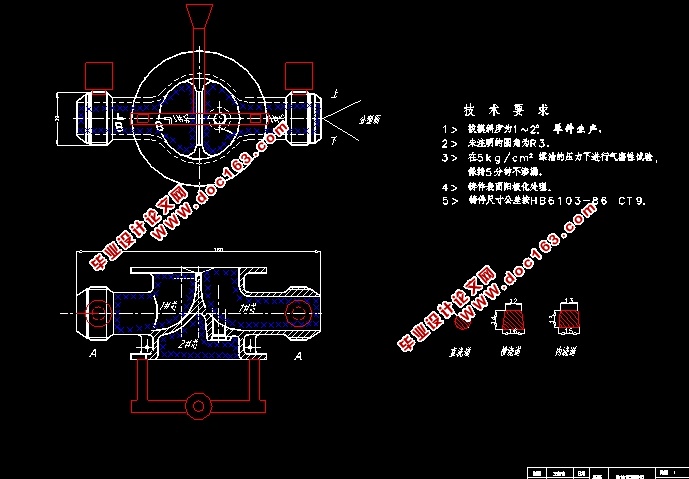

铸件结构与尺寸
铸件:输油管道接口
材料:ZL104
外形尺寸:180mm×100mm×68mm

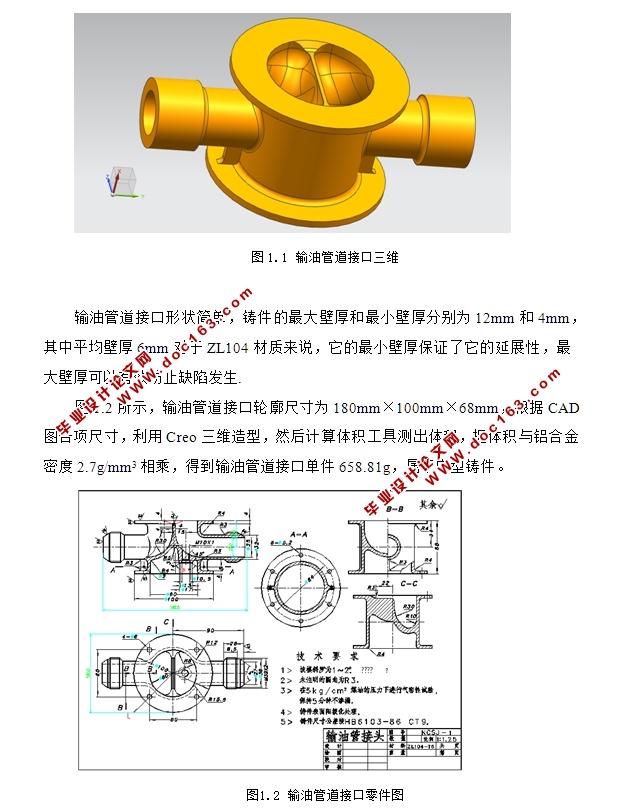

根据三维图得出体积:244.0049立方厘米
经查阅ZL104的密度:2.7g/立方厘米
由密度公式 算出该铸件的质量为658.81g
生产批量:小批量生产
该铸件在众多铸件类中属于支撑类,所以它内部要承受压力,与相对应的载荷,由于它的作用的原因,致使它内部不能有缺陷,气密性要良好,内有缩松缩孔缺陷。 [资料来源:http://doc163.com]
