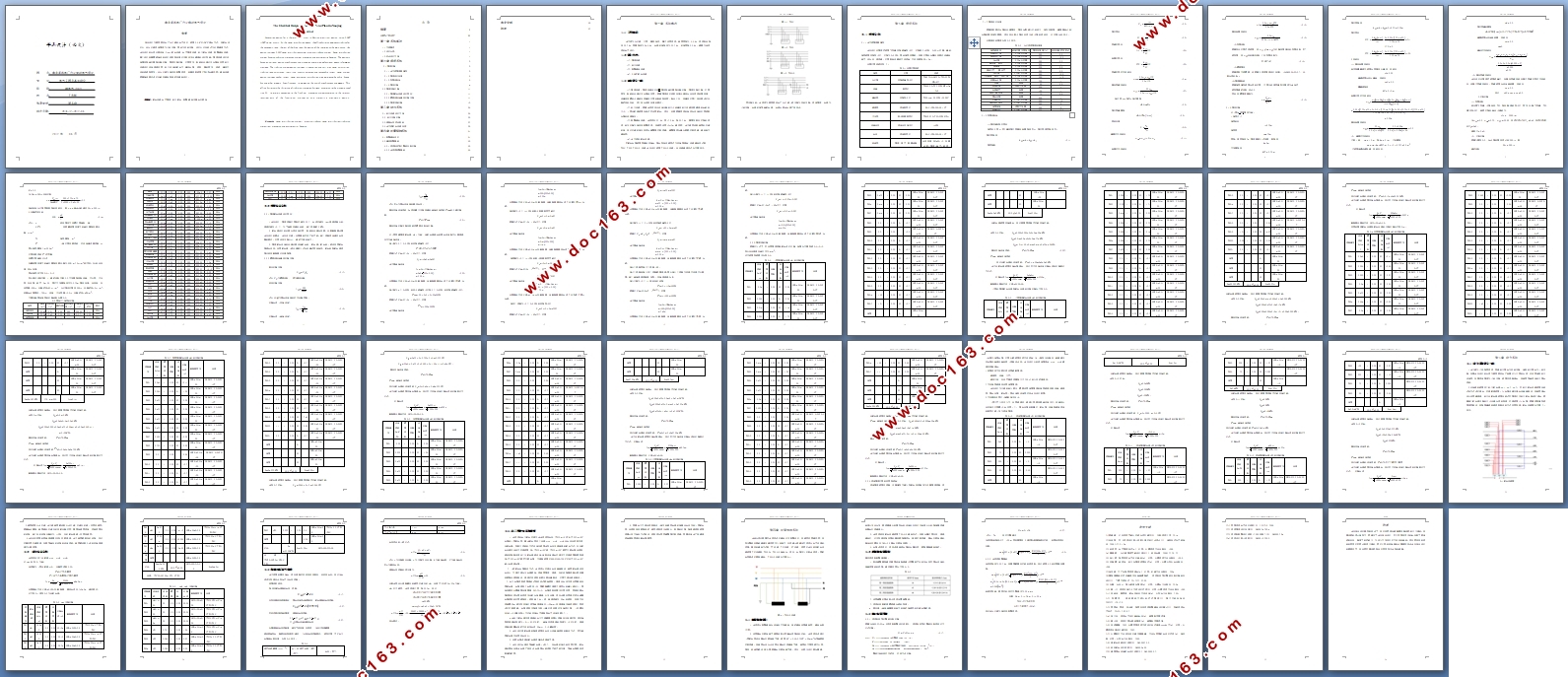

南京某热电厂办公楼的电气设计(含CAD图)(任务书,开题报告,外文翻译,论文说明书10000字,CAD图25张)
摘要
毕业设计为南京某热电厂办公楼的电气设计，采用0.4KV/10KV供电方式。在配电设计中，此办公楼应急照明为二级负荷，其余为三级负荷，设计中以放射式为主要接线方式；本次设计的内容主要包括0.4kV配电系统、电气照明系统、动力配电系统、防雷接地系统。整个设计依据国家相关的设计规范和标准以及有关专业提供的设计资料。照明系统设计包括照度和单位面积功率计算、照明负荷计算、灯具型号、数量的选择以及合理地布置;动力系统设计包括插座布置、动力设备的配电方,确定电缆、桥架、等的型号、规格，确定开关的规格和型号；此办公楼为第三类防雷建筑，依据规范采用 米接闪网；接地系统根据相关要求进行功能性接地和保护性接地设计。
关键词：配电系统 电气照明 动力配电 防雷 接地及等电位联结

The Electrical Design of a Thermal Power Plant in Nanjing
Abstract
Graduation design for a thermal power plant in Nanjing electrical design, using 0.4KV /10KV power supply. In the power distribution design, the office building emergency lighting for the secondary load, the rest of the three load, the design of the radiation as the main wiring; this design includes 0.4kV power distribution system, electrical lighting system,  Power distribution system, building lightning protection system, grounding and equipotential bonding. The design is based on national design specifications and standards and related professional design information provided. The lighting system design includes illumination and unit area power calculation, lighting load calculation, lamp type, quantity selection and reasonable layout; power system design includes socket layout, power equipment distribution side, determine the cable, bridge, bus and other models, Specifications, to determine the switch specifications and models; This office building is the third type of lightning protection building, according to the standard use of rice 24 * 16 meters connected to the flash net; grounding system according to the relevant requirements of the functional grounding and protective grounding design.

Keywords: power distribution system； electrical lighting；power distribution；lightning protection；grounding and equipotential bonding

1.1工程概述
本工程为办公楼，六层，框架结构，属于多层建筑。每层层高为4.4米，建筑物总高度29.7米，屋面高度为26.4米，电梯机房高度为29.7米，机房层高3.3米。课题为该建筑的电气设计。
1.2设计内容：
（1）照明系统
（2）动力系统
（3）防雷接地系统
（4）0.4KV配电系统
1.3初步设计方案

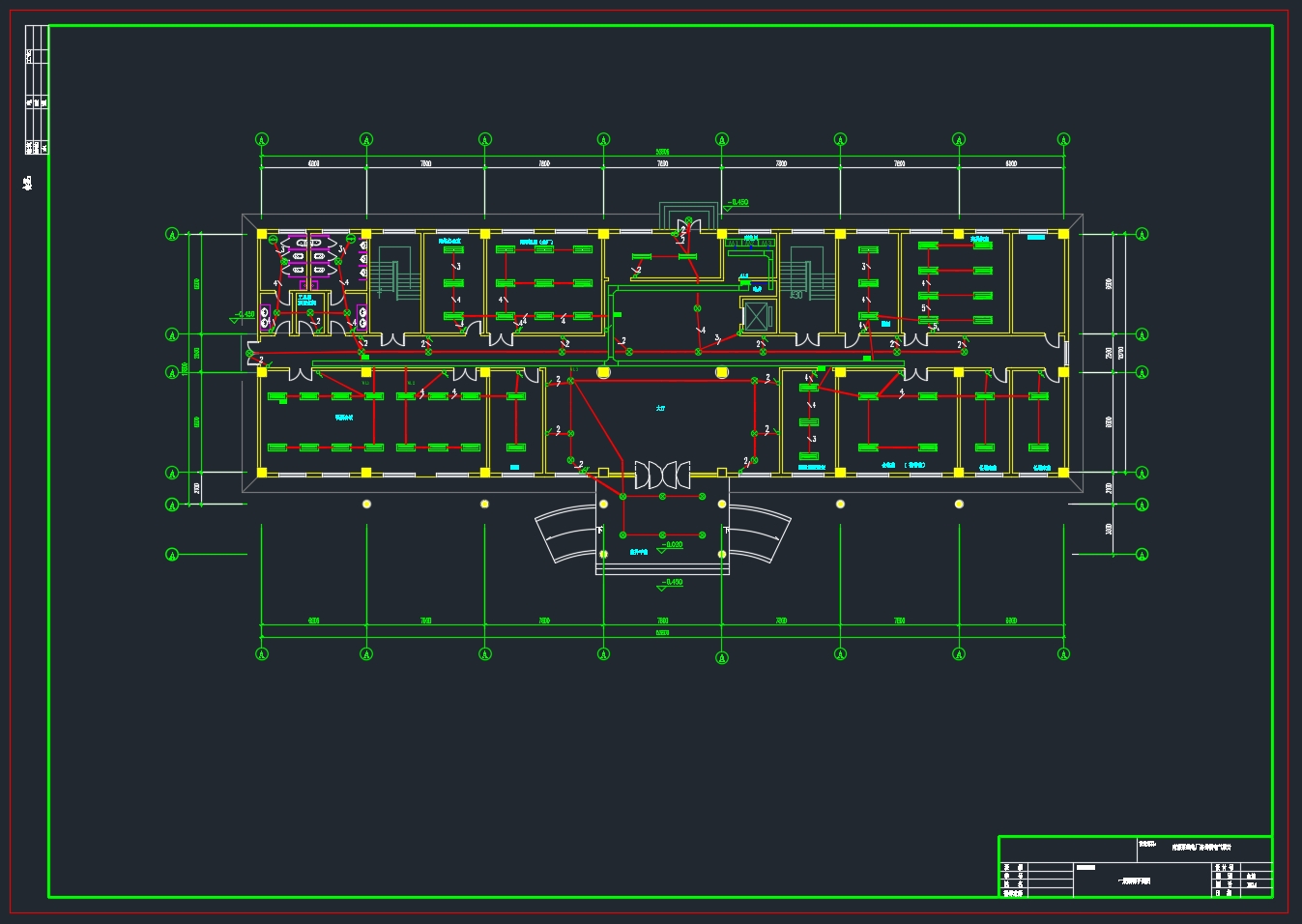

（1）照明系统：照明系统设计包括照度和单位面积功率计算、照明负荷计算、灯具型号、数量的选择以及合理地布置；根据照明设计规范标准选择符合目标建筑的照度值，并确定所需的光通量从而确定灯具的数量和类型。除此之外，在确定灯具之后还要进行功率密度的校验，使之符合规范标准的要求。

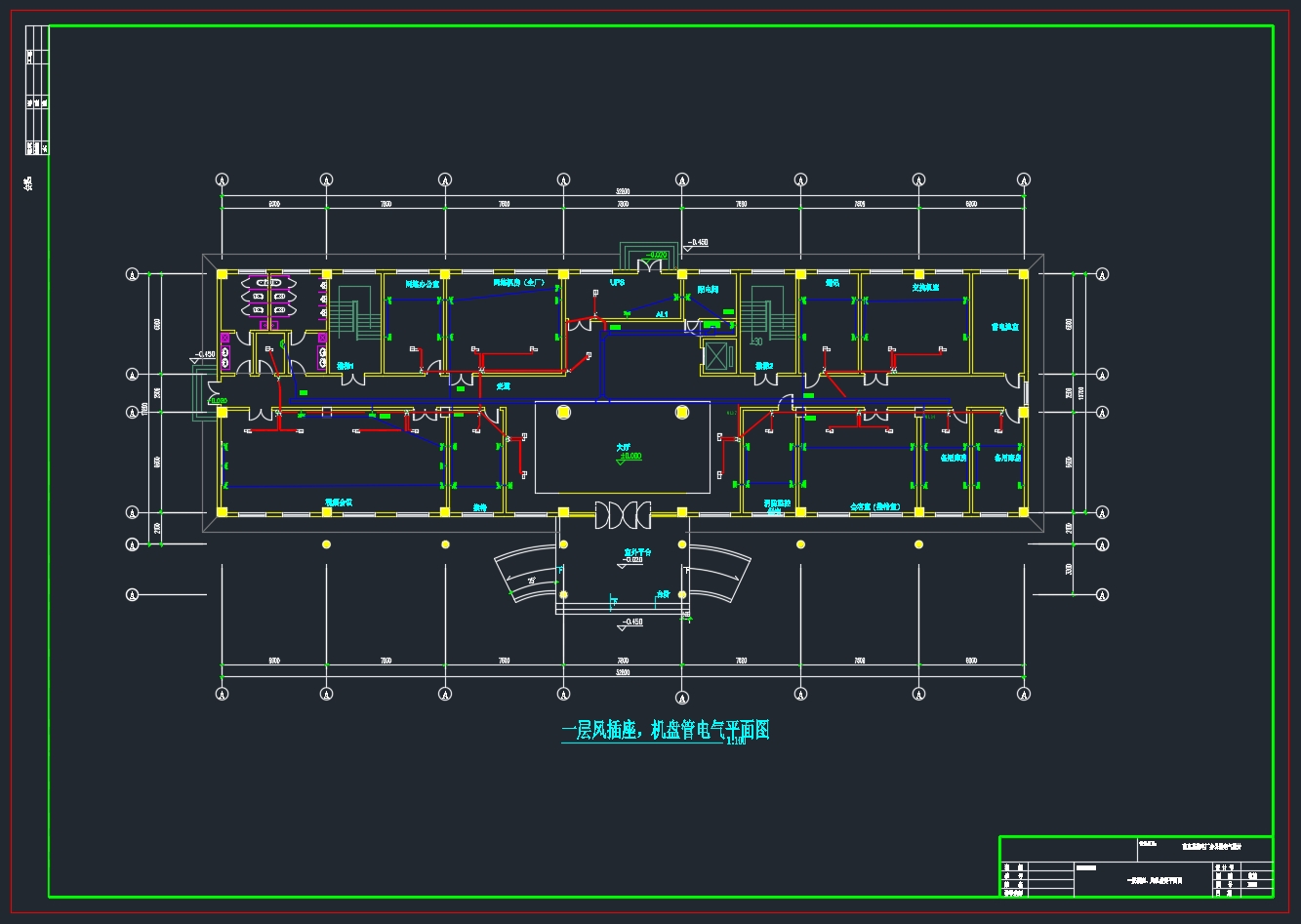

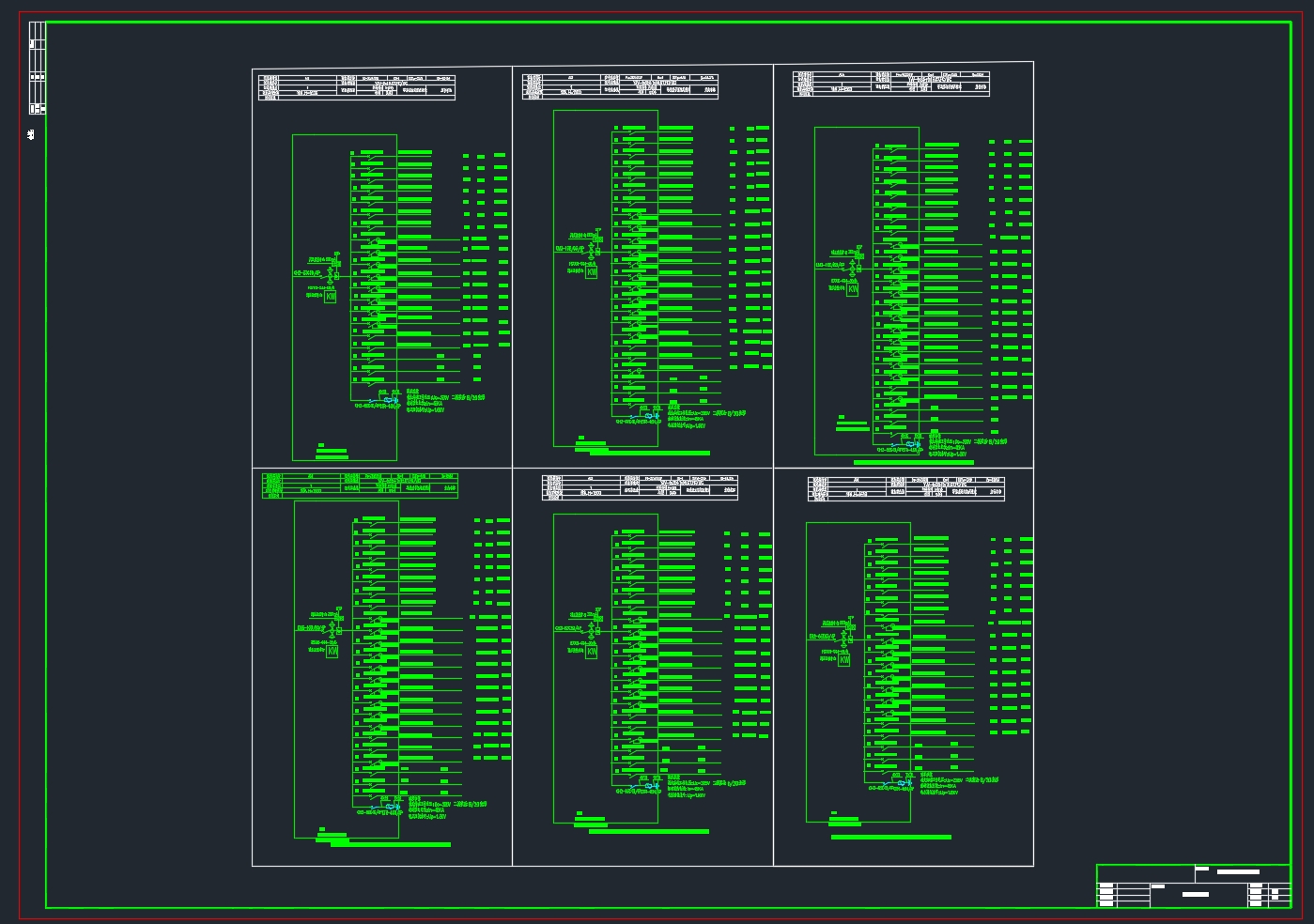

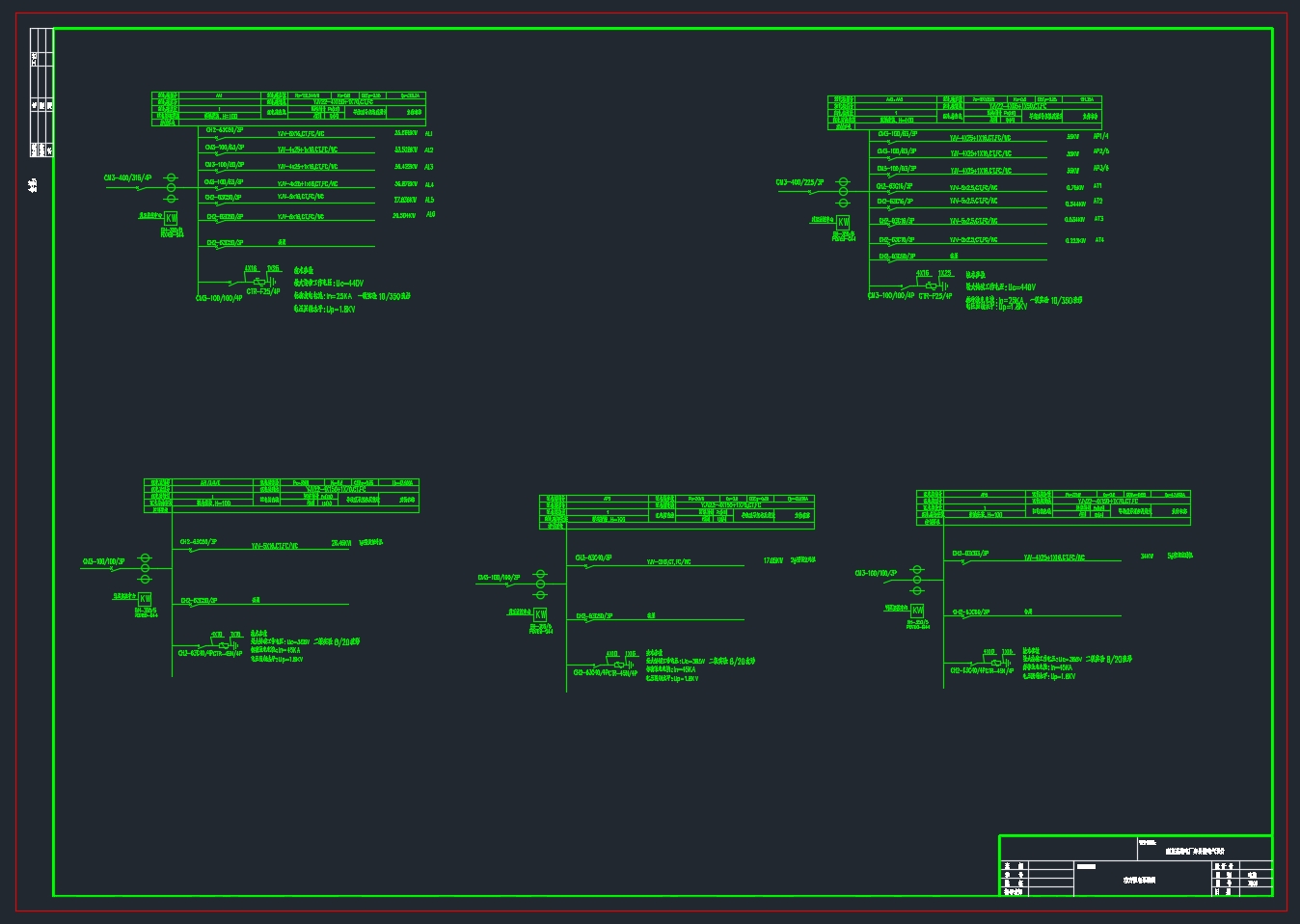

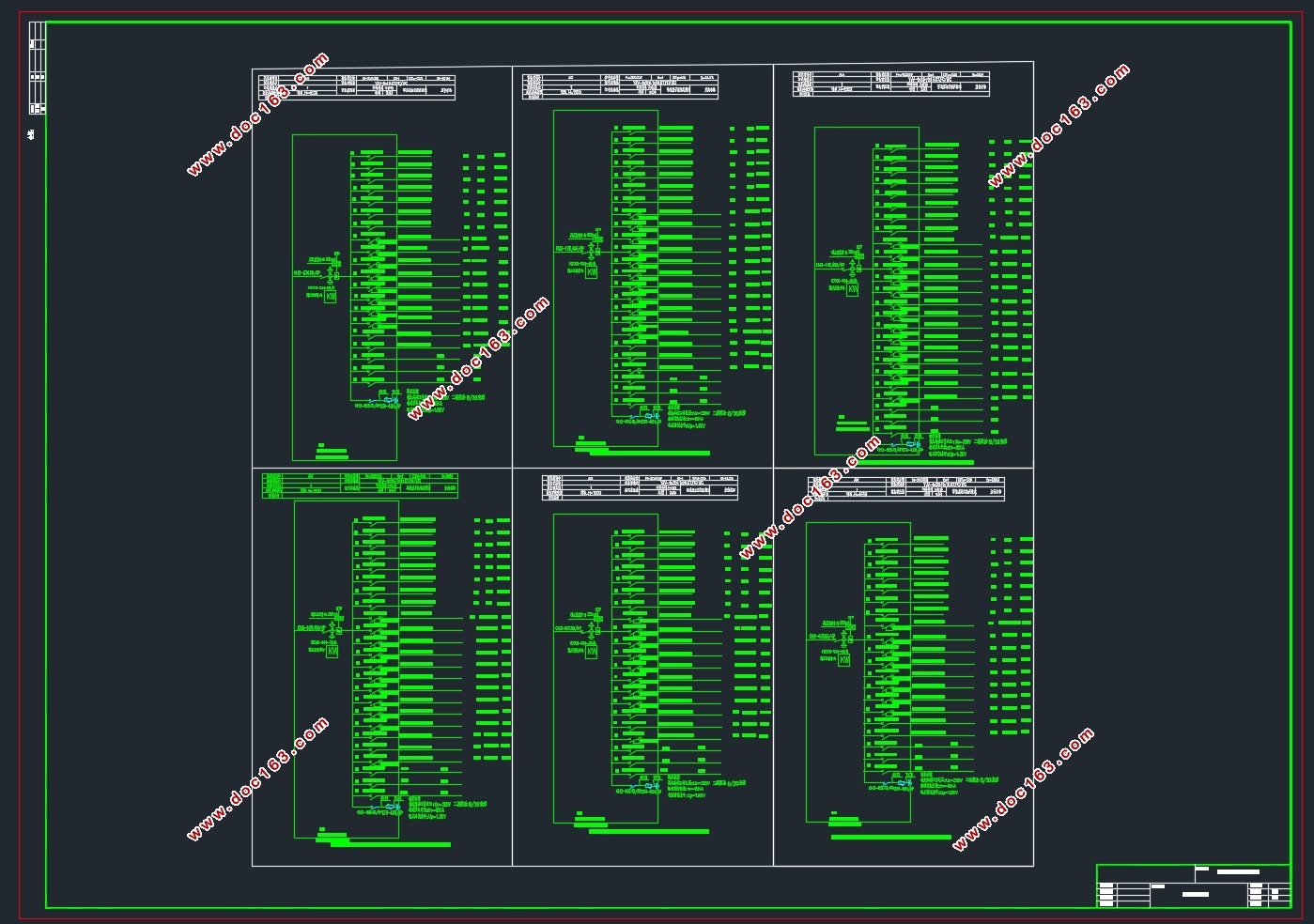

（2）动力系统：根据本建筑所选设备功率的大小来确定动力系统所要提供的电能的大小。一层总配箱采用放射式对各层配电。另外，还要根据建筑的结构与设备的位置采取合理的走线路径。
（3）防雷接地系统：本建筑长57米，宽17.8米，高29.7米，周围没有比它高的建筑，经过计算为第三类防雷建筑。在楼顶设置18×17m接闪网，由于楼顶设有每层的空调机组，所以空调机组外壳应与避雷带可靠连接。避雷带应与墙内钢筋可靠连接，接到地下接地网。 [来源：http://Doc163.com]
